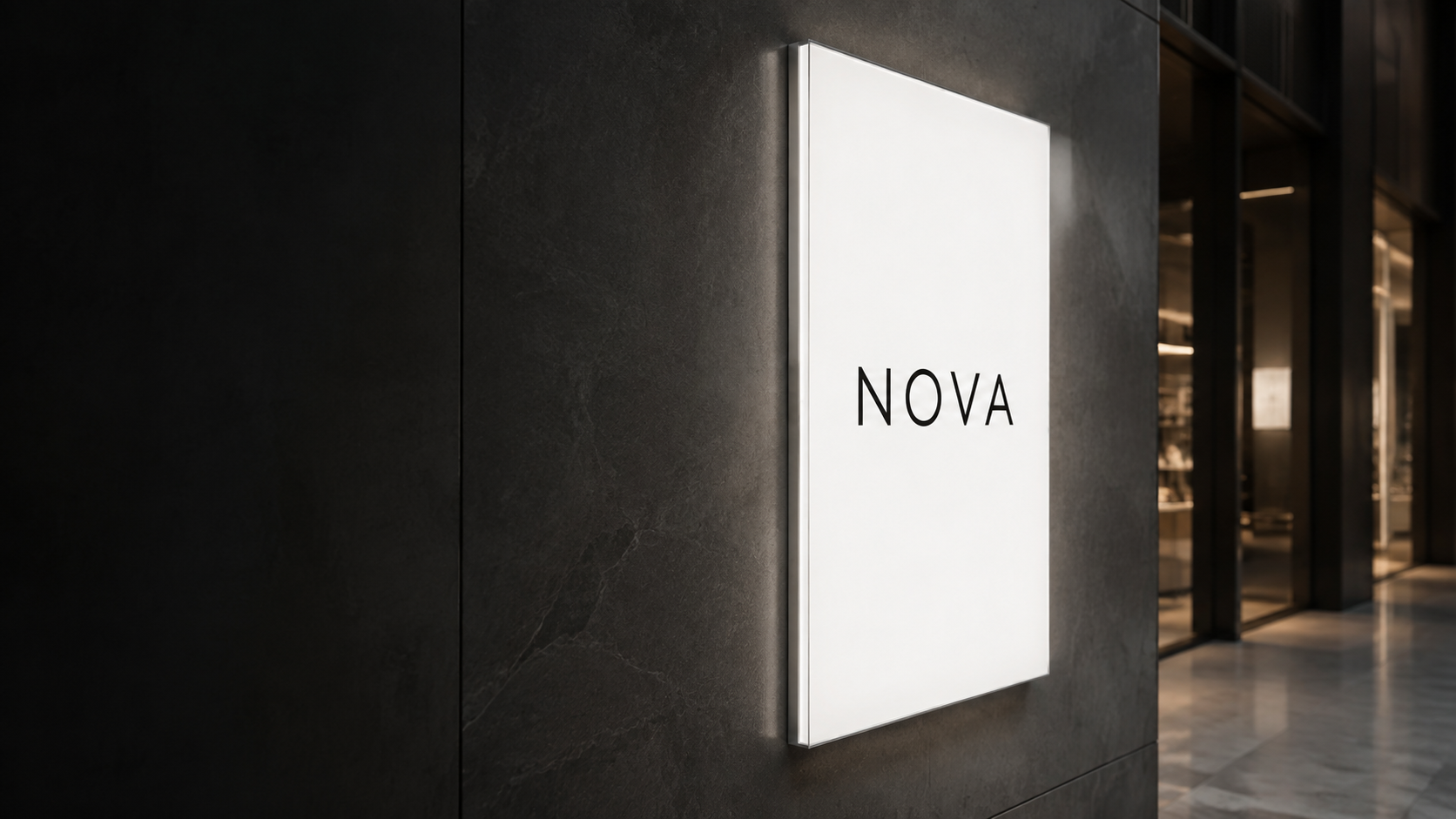

3D Рендер — тонкий световой короб NOVA
Световые короба · тонкий профиль
Небольшая глубина корпуса без случайных световых пятен.
Изготавливаем тонкие и ультратонкие световые короба для интерьеров и защищённых фасадных зон. До запуска согласуем профиль, лицевую панель, глубину, светотехнику, крепление и сервисный доступ.
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Три исхода / 02
Один фасад, надпись «ФОРМА» и зона 3,2 м. Сравниваются лицевая подсветка, контражур и комбинированный свет.
ЭкономичнееФОРМАдень · без светаУбирает корпус и электрику, но вечером зависит от внешнего освещения.
РекомендуемФОРМАдень + вечерСохраняет фактуру металла днём и отделяет силуэт от фасада вечером.
ЗаметнееФОРМАмаксимум светаДаёт более сильную вечернюю заметность, но добавляет электрику и стоимость.
Рендеры сравнивают глубину, поверхность и свет. Параметры фиксируются в макете и спецификации.
Неизвестное основание пока снижает определённость монтажа. Цена выше относится к изделию; крепление, техника и подключение считаются после проверки объекта.
Сохранить выбранный вариант в брифе →Плоский металл подходит для тонкого силуэта и хорошо освещённой точки: вечером он зависит от внешнего света.
Объёмный корпус даёт глубину и тень; до расчёта проверяются контур, крепление и доступ к основанию.
Подсветка нужна для вечерней работы: отдельно проектируются питание, кабель, отступ и сервисный доступ.
Диапазон работ
Выберите конструкцию и перейдите к настройке: тип корпуса и схема света сохранятся в расчёте.
Проектируембуквы · логотипы · подложки · пилоны · навигацию
3D Рендер — тонкий световой короб «АТЕЛЬЕ».
Примеры решений
Показываем короб целиком: форму, световую часть, глубину, привязку к фасаду и читаемость с рабочей дистанции. По фотографии нельзя достоверно определить размер и стоимость чужого объекта.
Лицевая кассета из АКП остаётся непрозрачной, а свет проходит через фрезерованные буквы с акриловыми вставками. Такой вариант даёт спокойный фон и яркую надпись.
При разной высоте строк заранее проверяем межстрочный интервал и плотность засветки. Мелкие логотипы в нижней полосе требуют отдельной оценки по технологии.
Большой цветной знак можно собрать из нескольких акриловых вставок. В проекте указываем швы кассеты, направление раскроя и доступ к светотехнике.
На небольшой плоскости важнее не заполнить всё поле, а сохранить поля вокруг надписи и высоту штриха, которая читается с улицы.
Если габарит превышает формат листа, стыки и усиление закладываем в конструкторскую схему, а не маскируем уже на монтаже.
Шаг модулей подбираем после теста глубины, цвета внутренней поверхности и светопропускания акрила. Отдельно проверяем углы и узкие штрихи.
Визуальную привязку к фотографии, габаритный макет, схему свечения и состав сметы. Для сложного фасада добавим узел крепления и расположение точки питания. Если конструкция делится на модули, стыки и последовательность сборки будут показаны на чертеже.
Смотрите не только на цену за квадратный метр. Сверяйте толщину АКП, материал вставок, глубину, каркас, число светодиодов, блоки питания, гермовводы и сервисный доступ. Два одинаковых фото могут скрывать совершенно разную внутреннюю комплектацию.
Рассчитать короб по макету ↘Material lab / 04
Один и тот же оттенок меняется рядом с камнем, деревом, стеклом и при вечернем освещении. Поэтому финальный цвет подтверждается физическим образцом.
Среда и приёмка Учитываем эксплуатацию, а оттенок и шлифовку подтверждаем физическим образцом у фасада.
Зеркало отражает окружение, шлифовка выглядит спокойнее. Финиш фиксируем в спецификации.
Живой металл патинируется, декоративный тон стабильнее. Решение подтверждаем образцом.
Для крупных корпусов, подложек и фирменного цвета. Нужен веер или выкрас.
Рыночные ориентиры по Москве
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Тонкий короб до 1 м² | 9 950–14 500 ₽ | базовое изготовление; светотехника и конструкция по предложению |
| Короб в алюминиевом профиле | 13 000–17 744 ₽/м² | профиль, лицевая панель и базовая сборка |
| Композитный тонкий короб до 1 м² | от 18 500 ₽ | композитный корпус и базовое изготовление |
Ориентиры проверены 07.09.2026 по открытым предложениям производителей. Это модель для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗До запуска
Векторный логотип, размер зоны, фотография строго напротив фасада, адрес, высота установки и сведения об основании. Если файла нет, начинаем с читаемой надписи и восстанавливаем контур отдельно.
AI, EPS, SVG, PDF или CDR с переведёнными в кривые шрифтами. Отмечаем светящиеся и непрозрачные участки, основные размеры и цветовые ориентиры. Тонкие линии и острые внутренние углы проверяем на допустимость фрезеровки и фиксации акрила.
Общий вид, крупный план облицовки, зона подключения, глубина откосов и препятствия. Для высотных работ нужны условия подъезда и время допуска. Если за облицовкой неизвестное основание, закладываем обследование или пробное крепление.
Согласованный вид днём и ночью, габаритный чертёж, конструктив, спецификация материалов, цена, срок, границы монтажа и критерии приёмки. Изменения после согласования фиксируем новой редакцией макета, чтобы производство и монтаж работали с одной версией.
Как собираем тонкий световой короб
Один и тот же короб проходит разметку, установку несущего каркаса, подключение и приёмку. На реальном объекте состав работ уточняется после обследования основания.
Переносим оси и точки крепления по шаблону.
Ставим анкеры и несущий контур по материалу стены.
Подключаем линии, проверяем защиту и сервисный доступ.
Сверяем геометрию, свет, крепление и комплект документов.
Технический разбор
Тонкий корпус экономит место, но уменьшает расстояние между светодиодами и лицевой панелью. Поэтому оптика, отражение и тепловой режим требуют отдельной проверки, а не простого уменьшения обычного короба.
Рассчитываем шаг модулей и угол рассеивания, проверяем углы и центр панели. На пробном включении не должно быть точек, тёмных полос и заметной разницы яркости.
Профиль, перемычки и задник удерживают геометрию. Для крупного формата проверяем прогиб, температурное расширение и допустимое расположение стыков.
Съёмная часть должна открываться без повреждения отделки. Заранее показываем, где расположены питание, соединения и крепёж.
Исходные данные
Для сравнимой сметы нужны не только ширина и высота. Укажите место установки, толщину доступной зоны, видимую часть профиля, цвет корпуса, тип лицевой панели, графику, режим работы и способ подключения.
Фотография прямо и сбоку показывает, насколько корпус выступает из стены и не конфликтует ли он с дверью, мебелью или инженерными элементами.
Акрил, ткань или комбинированная панель по-разному рассеивают свет и обслуживаются. Файл печати проверяем в итоговом размере.
Уточняем основание, высоту, доступ, скрытую проводку и место блока питания. Эти работы выделяем в смете отдельно от изготовления.
До расчёта / 07
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘Глубина зависит от профиля, габарита и оптики. Для конкретного проекта её фиксируем в чертеже: важно не только уменьшить корпус, но и сохранить равномерный свет и возможность обслуживания.
Да, если профиль, швы, лицевая панель, электрика и отвод воды рассчитаны для наружной установки. Интерьерную систему без защиты нельзя автоматически переносить на фасад.
Подбираем глубину, плотность и оптику светодиодов, отражающую поверхность и светопропускание лица. До отгрузки проверяем засветку в затемнённом помещении.
Можно предусмотреть съёмную панель, сервисную рамку или натяжную ткань. Способ замены и доступ к крепежу закладываются до изготовления.
На стену, дистанционный каркас или подготовленную закладную. Узел зависит от массы, формата, стены, кабельного маршрута и требований к демонтажу.
Пришлите габарит, макет, фотографию места, предполагаемую глубину, тип лица, режим работы, высоту установки и сведения о точке питания.
В таблице сопоставлено базовое изготовление. Печать, нестандартная графика, доставка, монтаж, подъём, электрика и подготовка основания считаются отдельно.
Да, если радиусы, соединения профиля и лицевая панель сохраняют жёсткость. Сложный контур проверяем в масштабе и согласуем технологические швы.
Проектный бриф / 08
Прикрепите фотографию фасада и векторный макет. Габарит, тип лицевой части и монтаж из калькулятора будут приложены к заявке.
