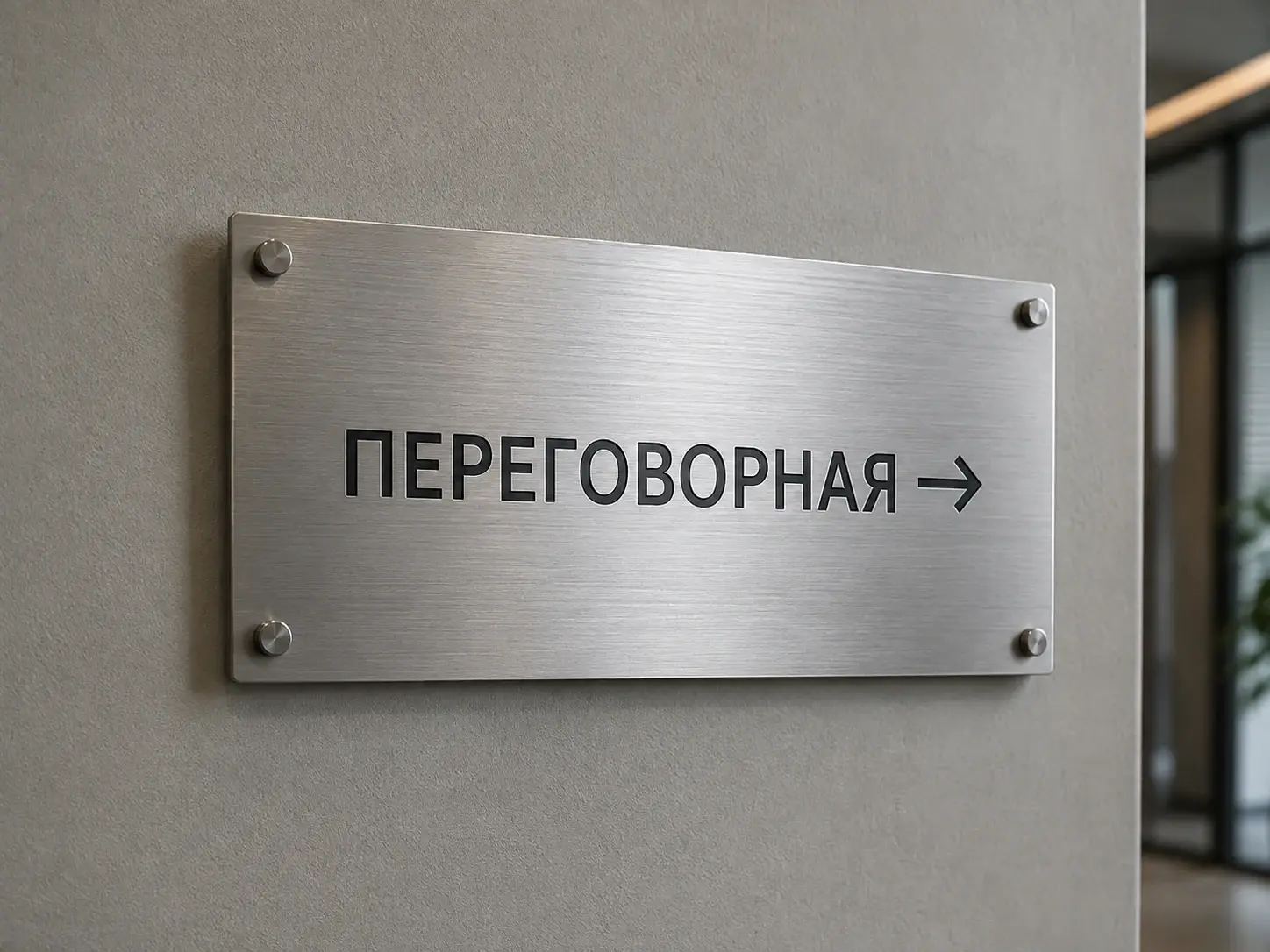

Настенный
У двери, лифта или на развилке. Плоская панель занимает мало места. Крепление выбирают по основанию; дистанционные держатели дают зазор, скрытые — спокойный контур без видимых шляпок.

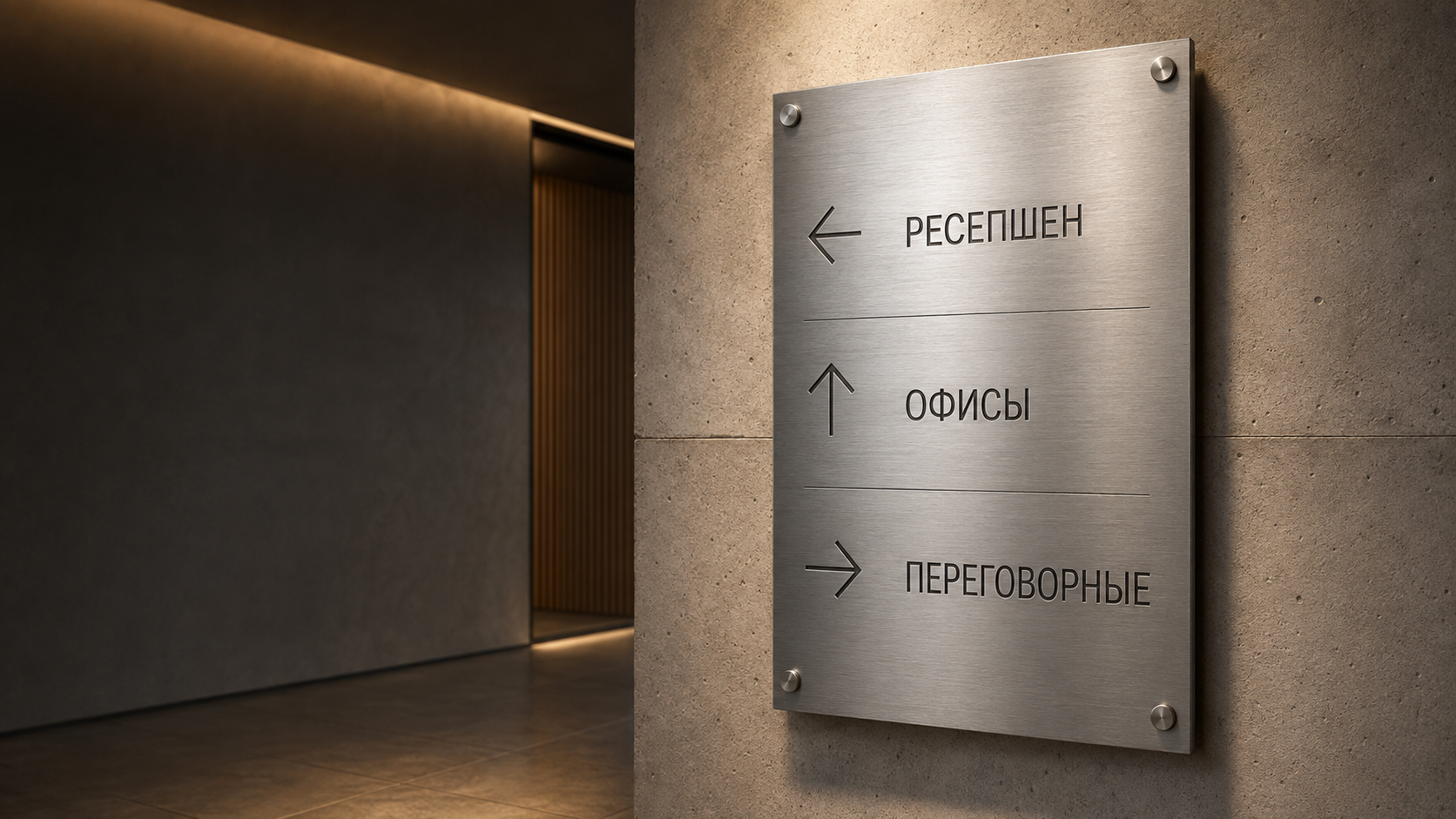

3D Рендер — навигационная панель из нержавейки
Навигация из нержавейки · нержавеющая сталь
Навигация
из нержавейки
Единая система из нержавейки — от входа до нужной двери.
Делаем адресные панели, указатели, номера помещений и информационные таблички. Согласуем марку стали, поверхность, графику, масштаб, крепление и правила расширения системы.
01Примеркаразмер и пропорции02Материалыповерхность и конструкция03Сметаизделие и монтаж отдельно
- Регион
- Москва и МО
- Для расчёта
- Габариты, тираж, макет
Соберите свой указатель
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Конструкция
Указатель на своём месте
Сначала определяем, откуда человек смотрит. Табличка возле двери и направление над проходом решают разные задачи — одним форматом их не заменить.

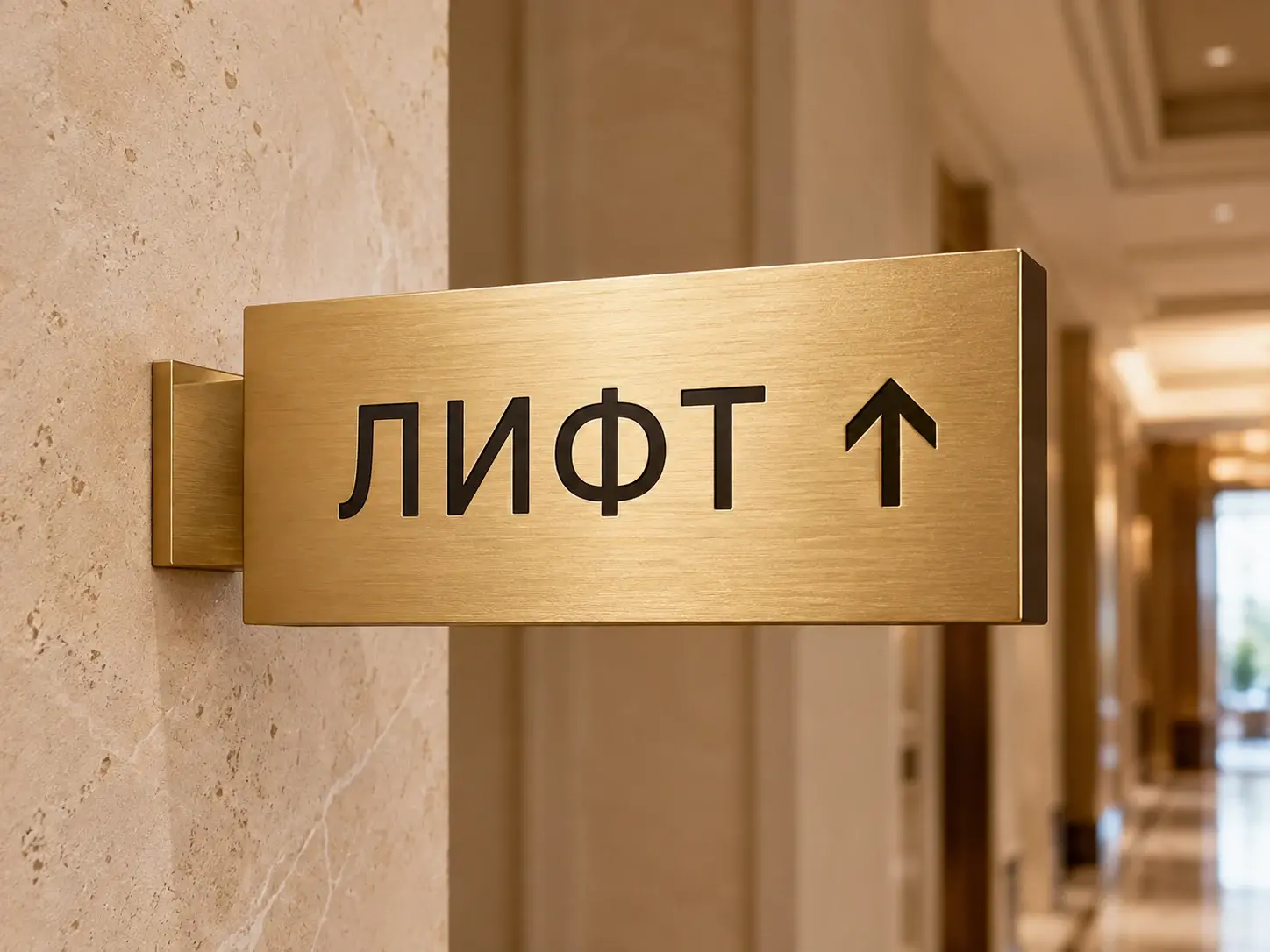

Консольный
Выступает перпендикулярно стене и читается с двух сторон. Нужны жёсткий кронштейн, свободный проход и проверка основания. В смете две стороны учитываются как одно изделие.

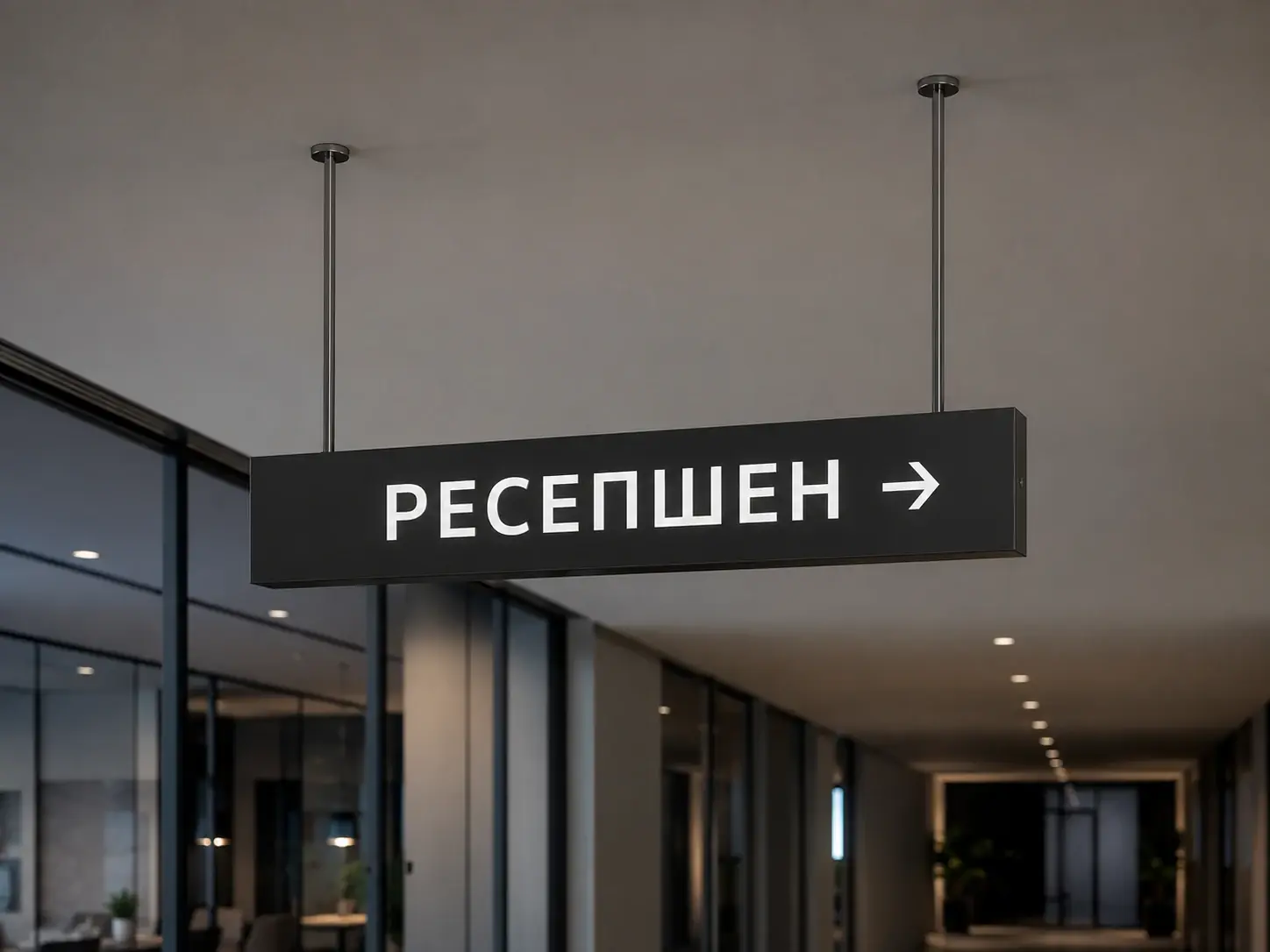

Подвесной
Располагается над маршрутом, когда стена далеко. Подвесы крепят к несущему основанию. На изображении световой вариант; кнопка рассчитывает базовый несветовой, светотехнику — отдельно.
3D Рендер — навигационный указатель из нержавейки. Размеры, цвет и крепление каждого исполнения согласуются по проекту.
Для проектировщика и закупки
Что фиксируем в спецификации
Каждому изделию — номер, макет и место на плане.
Геометрия и нагрузка
Указываем габариты, толщину, массу и крепёж; у консоли — вылет, у подвеса — длину. Нагрузку проверяют по конструкции и основанию.
20–120 × 10–80 см — границы калькулятора, не производства. Гибы, прорези и допуски согласуют по макету.
Основание и эксплуатация
Для гипсокартона и потолка проверяем закладные. Для улицы — ветер, осадки и уход. У светового указателя проектируем питание и доступ к обслуживанию.
Навигация не заменяет знаки безопасности. Эвакуацию, доступную среду и дорожные знаки проверяют с ответственным проектировщиком.
Проверка маршрута
Стрелка — до поворота, подтверждение номера — после. Проверяем оба направления движения, читаемость и единые названия помещений.
Навигация на объектах
Навигация в пространстве
Оцените читаемость цифр, надписей и стрелок на разных поверхностях: с близкого расстояния и из прохода.
Сравните форму, контраст и расположение элементов. Марку стали, размеры и крепление для вашего объекта фиксируем в спецификации.
Материал / поверхность / контраст
Нержавейка, которая читается
Для навигации важнее устойчивый контраст, чем максимальный блеск. Проверяем образец при том освещении, в котором человек увидит указатель.
Нержавейка и алюминий
Шлифованная нержавейка рассеивает блики, зеркальная отражает окружение. Алюминий удобен для лёгких окрашенных панелей. Толщину выбирают по формату и креплению; марку металла и уличную защиту фиксируют в спецификации.
Латунь или золотистое покрытие
Латунь и нержавейка с золотистым покрытием — разные материалы. Для латуни согласуют финиш и изменение оттенка; для покрытия — образец, кромку и уход. Образец сохраняют для следующих партий.
Цвет под интерьер
Покраска позволяет кодировать этажи цветом. В задании указывают RAL, блеск и фактуру. Монитор передаёт цвет приблизительно: итоговый выбор — по физическому вееру и образцу рядом с отделкой.
Как наносят информацию
Гравировка с заполнением даёт контрастный текст, печать — сложную графику. Для прорезей проверяют перемычки и основание. При смене арендаторов удобна модульная панель: меняется одно название, а не весь список.
Когда нужен свет
В хорошо освещённом коридоре обычно достаточно контраста. В тёмном проходе можно использовать корпус с подсветкой символов через рассеиватель. Сплошное лицо из нержавейки свет не пропускает: для лицевого свечения нужны прорези и светопропускающие вставки. Контражур подсвечивает стену, но сам по себе не делает мелкий текст читаемым.
Перед согласованием серии
Сравните поверхности с двух направлений и проверьте контраст. Для света согласуйте питание, кабель и обслуживание. Калькулятор показывает сочетание, а не производственную цветопробу.
Рыночные ориентиры по Москве
Цены на навигацию из нержавейки
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Дверная 300×150 мм | 4 900–8 500 ₽ | сталь, графика и крепёж |
| Настенный указатель | 8 900–15 500 ₽ | панель, обработка и нанесение |
| Информационная панель до 1000 мм | 24 500–42 000 ₽ | усиление, графика и монтажный комплект |
Диапазоны — модельные рыночные ориентиры для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗От маршрута до монтажа
Как появляется система
Начинаем с плана здания и списка помещений. Красивый металл не исправит стрелку, которая уводит посетителя не в тот коридор.
Планы этажей, названия помещений, маршруты и фото точек установки. Для сети — повторяемые и индивидуальные элементы.
Сверяем названия, стрелки, шрифт и контраст. Ведомость связывает панель, материал, размер и место на плане.
На серии сначала оцениваем типовой элемент: читаемость, кромку, финиш и способ нанесения. Изменения согласуют до запуска остальных деталей.
Сверяем маркировку по ведомости, упаковываем панели и крепёж. Доставку, доступ на объект, монтаж и приёмку планируем в согласованной последовательности.
Раскрой и обработка
По утверждённому файлу вырезают контур и отверстия. Обрабатывают кромки, проверяют размеры, плоскостность и крепёж. Направление шлифовки сохраняют одинаковым во всей серии.
Сборка и контроль
Гибку и сварку применяют для корпуса и кронштейна, а не каждой панели. Проверяют соединения, надписи, стрелки и цвет. У световой версии — свечение и доступ к обслуживанию.
Раскрой, отделка поверхности и сборка элементов навигации.
Четыре шага установки
Показана настенная панель на дистанционных держателях. Для консоли и подвеса крепление и нагрузку рассчитывают отдельно; подвесной потолок не заменяет несущую конструкцию.
Доставка и ответственность
Элементы маркируем по ведомости, защищаем поверхность, крепёж упаковываем отдельно. Для самостоятельной установки согласуем схему. До выезда проверяем готовность стен, пропуска и доступ. Доставка и монтаж — отдельные строки сметы.
Сроки и гарантия
График зависит от образца, тиража, отделки и комплектующих. Дату, оплату и гарантию фиксируем в договоре. В спецификации разделяем изделие, крепёж, электрику и монтаж; в инструкции — уход. Документы и приёмку согласуем до заказа.
Пример размещения на этаже
На снимках до и после установки видны номер этажа и диапазон квартир в одной композиции. Размеры, сроки и измеренный эффект не опубликованы.
До расчёта / 07
Вопросы о навигации из нержавейки
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Шлифованная или зеркальная нержавейка лучше для навигации?
Шлифованная поверхность спокойнее читается и меньше показывает отпечатки. Зеркальная создаёт сильный акцент, но отражает интерьер и требует проверки контраста.
02Можно нанести цветную графику?
Да. Применяем УФ-печать, эмаль, плёнку или накладные элементы. Способ выбираем по тиражу, условиям уборки и требуемой стойкости.
03Подходит ли нержавейка для улицы?
Да, при выборе подходящей марки стали, обработке кромки, защите стыков и корректном крепеже. Для агрессивной среды условия фиксируем отдельно.
04Как избежать бликов?
Оцениваем направление шлифовки, угол установки и светильники. Для сложных зон делаем матовую поверхность или контрастную печать.
05Можно расширять систему позже?
Да. Сохраняем паспорт: размеры, сетку, шрифт, пиктограммы, оттенок графики, направление шлифовки и крепёж.
06Какие данные нужны для расчёта?
План объекта, перечень помещений, тексты, фирменный стиль и фотографии точек установки. Для сложного маршрута отмечаем точки выбора и направления движения.
От одного указателя до системы
Обсудим вашу навигацию
Для точной сметы нужны список элементов, размеры и фото мест установки. Если система ещё не собрана, начнём с плана помещений и маршрутов посетителей.
Брендбук поможет выбрать шрифт и цвет. Ведомость разделит настенные, консольные и подвесные элементы: одинаковое оформление не означает одинаковую стоимость крепления.
