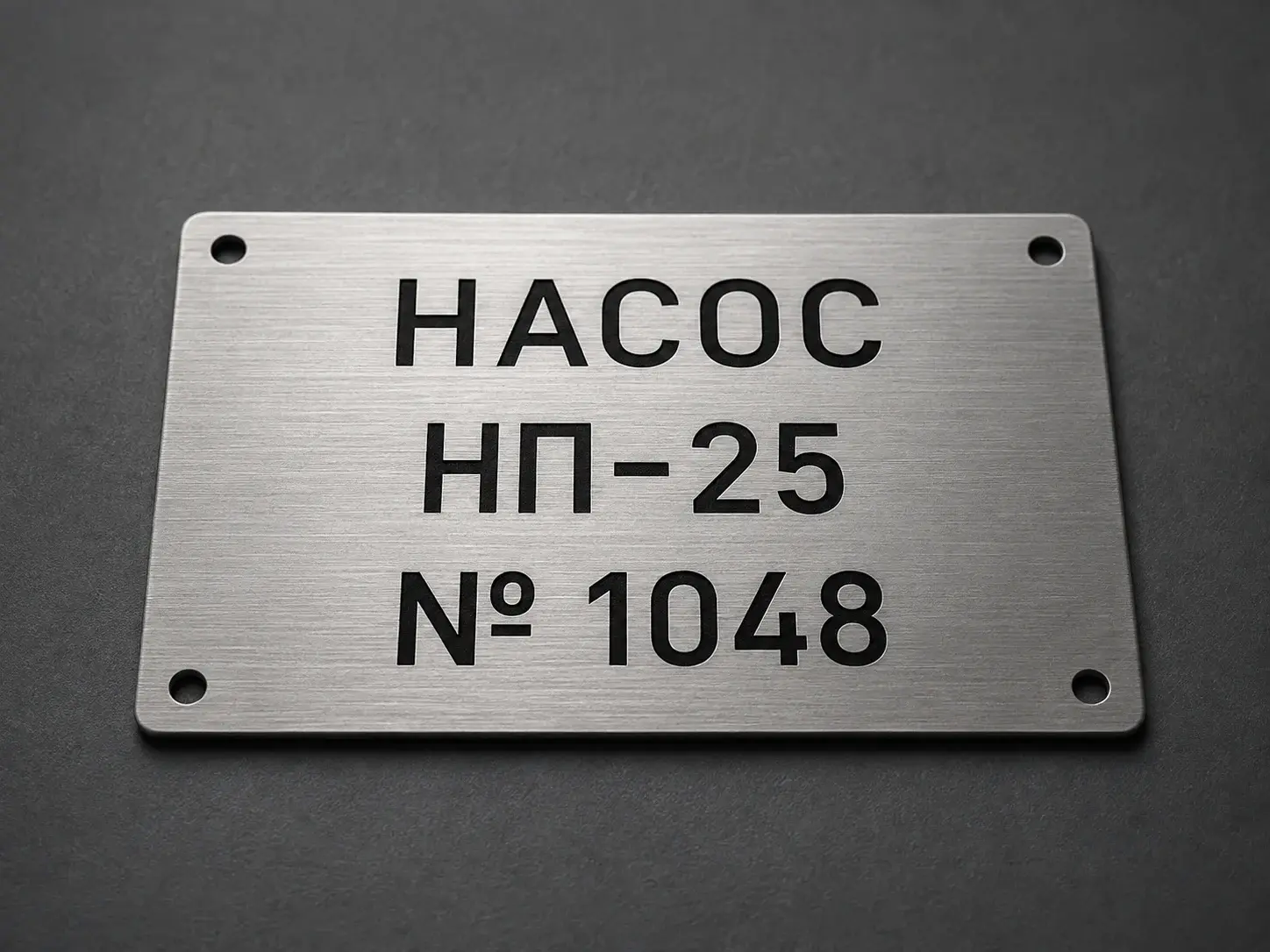

Нержавеющая сталь
Для аккуратной технической маркировки на жёстком основании. Матовая поверхность уменьшает блики; состав металла и стойкость нанесения выбирают под среду эксплуатации.
Рассчитать нержавейкуМаркировка оборудования · Москва и МО
Технические шильды
Модель, серийный номер и нужные характеристики — на одной металлической табличке. Подберём материал, нанесение и крепление под ваш корпус и условия работы.
- Нержавеющая сталь, алюминий, латунь
- Один образец или тираж с разными номерами
- Размеры и стоимость — в калькуляторе ниже
Не только для оборудования: все варианты: металлические таблички.
- Регион
- Москва и МО
- Для расчёта
- Габариты, тираж, макет
Рассчитайте свой шильд
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Начните с задачи
Три исполнения шильда
Сначала определите, где будет стоять табличка и как её будут очищать. Блеск металла вторичен: номер должен читаться при обычном освещении, а крепление — подходить корпусу.

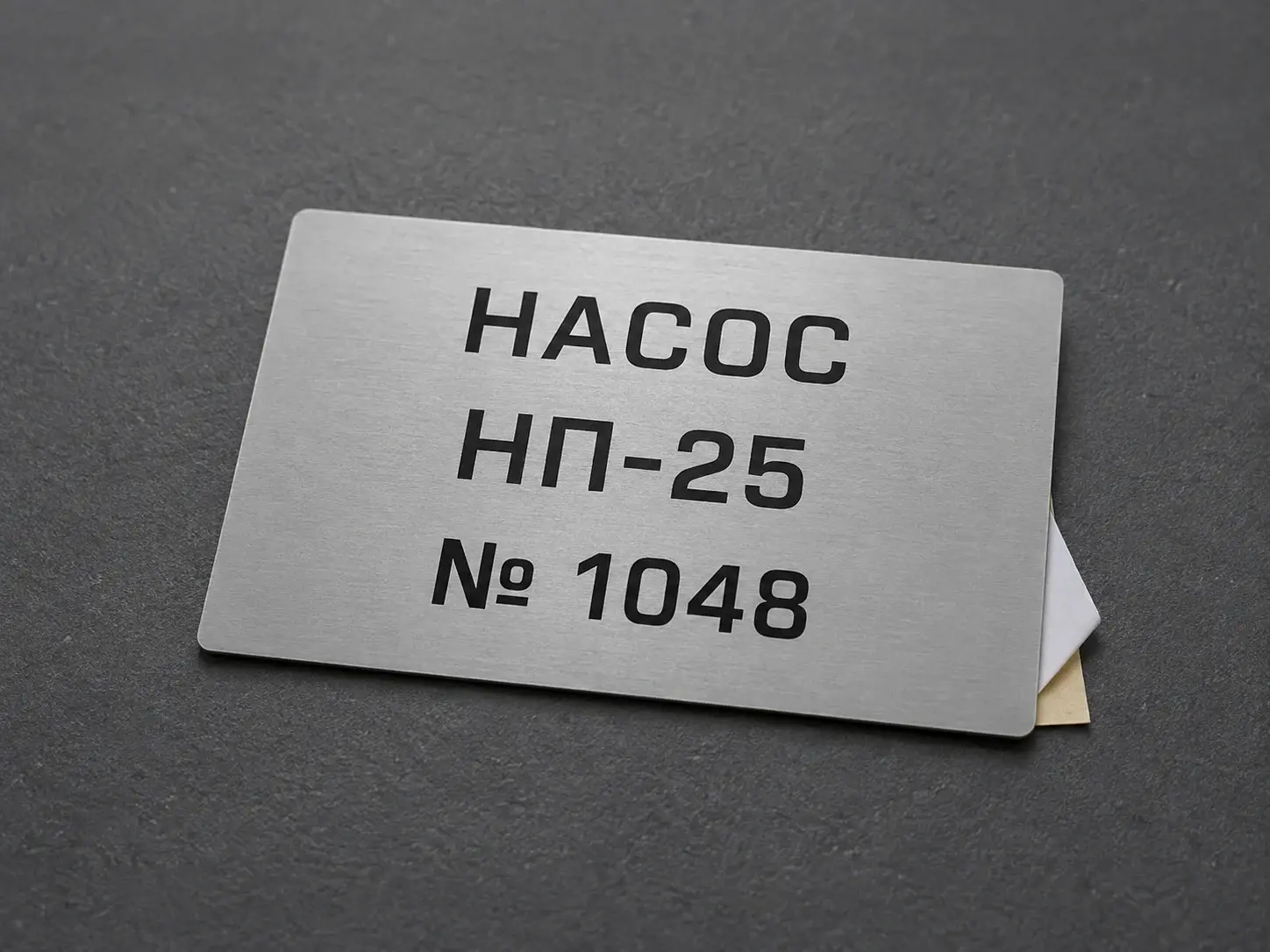

Алюминий
Для небольших панелей и серийных изделий, где важны масса и цена. Клеевое крепление не требует отверстий, но совместимость клея с краской и нагревом нужно проверить.
Рассчитать алюминий

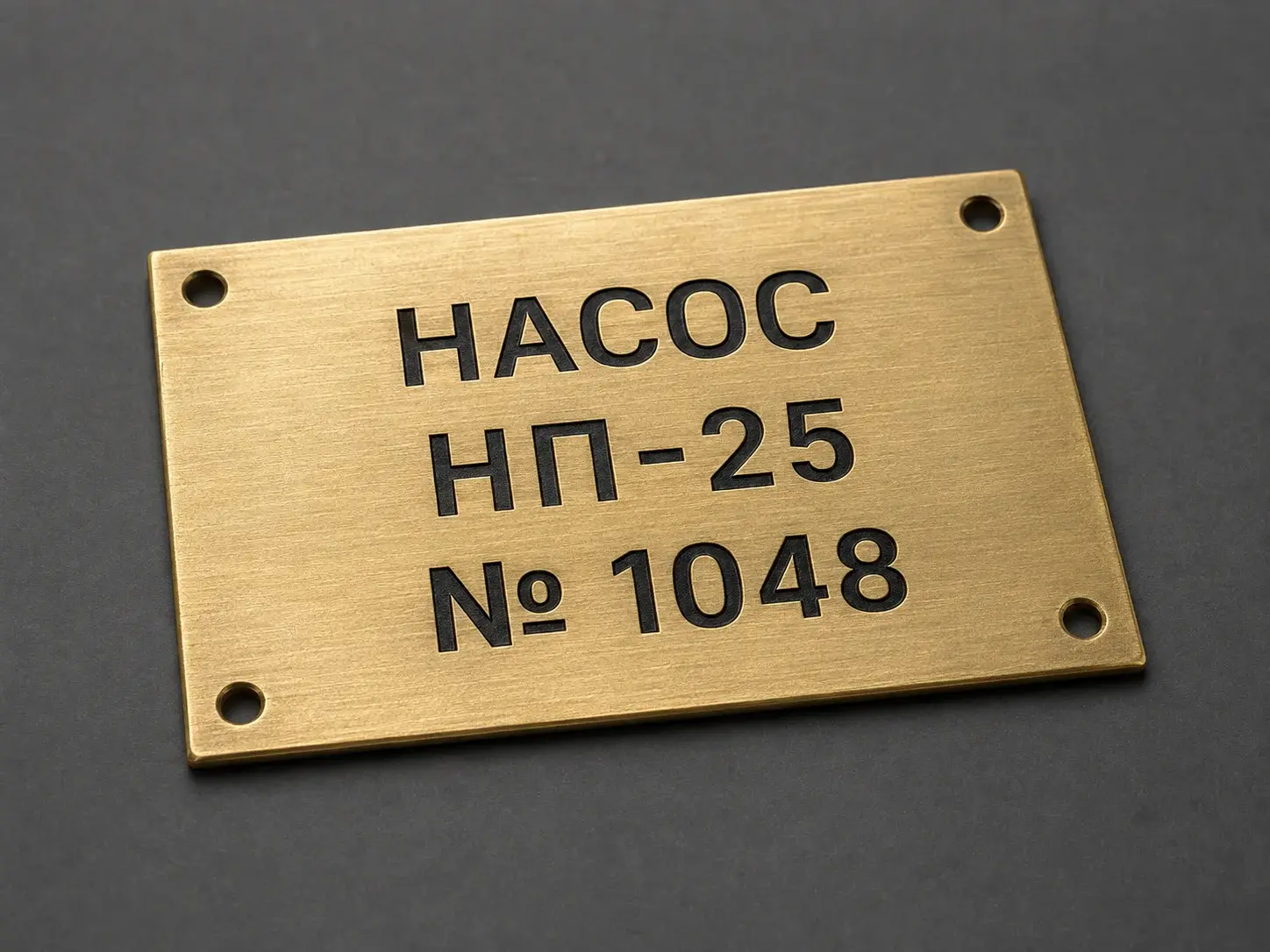

Латунь
Для выразительной маркировки приборов и механизмов. Гравировка с заполнением подчёркивает знаки; изменение оттенка латуни и способ ухода обсуждают до заказа.
Рассчитать латунь3D Рендер — технический металлический шильд. Карточки показывают различия исполнения; фактуру согласуем по образцу.
Изделие в своей среде
Где нужен технический шильд
Выберите место, где виден номер и удобно очищать поверхность. 3D Рендер — технические шильды на оборудовании.

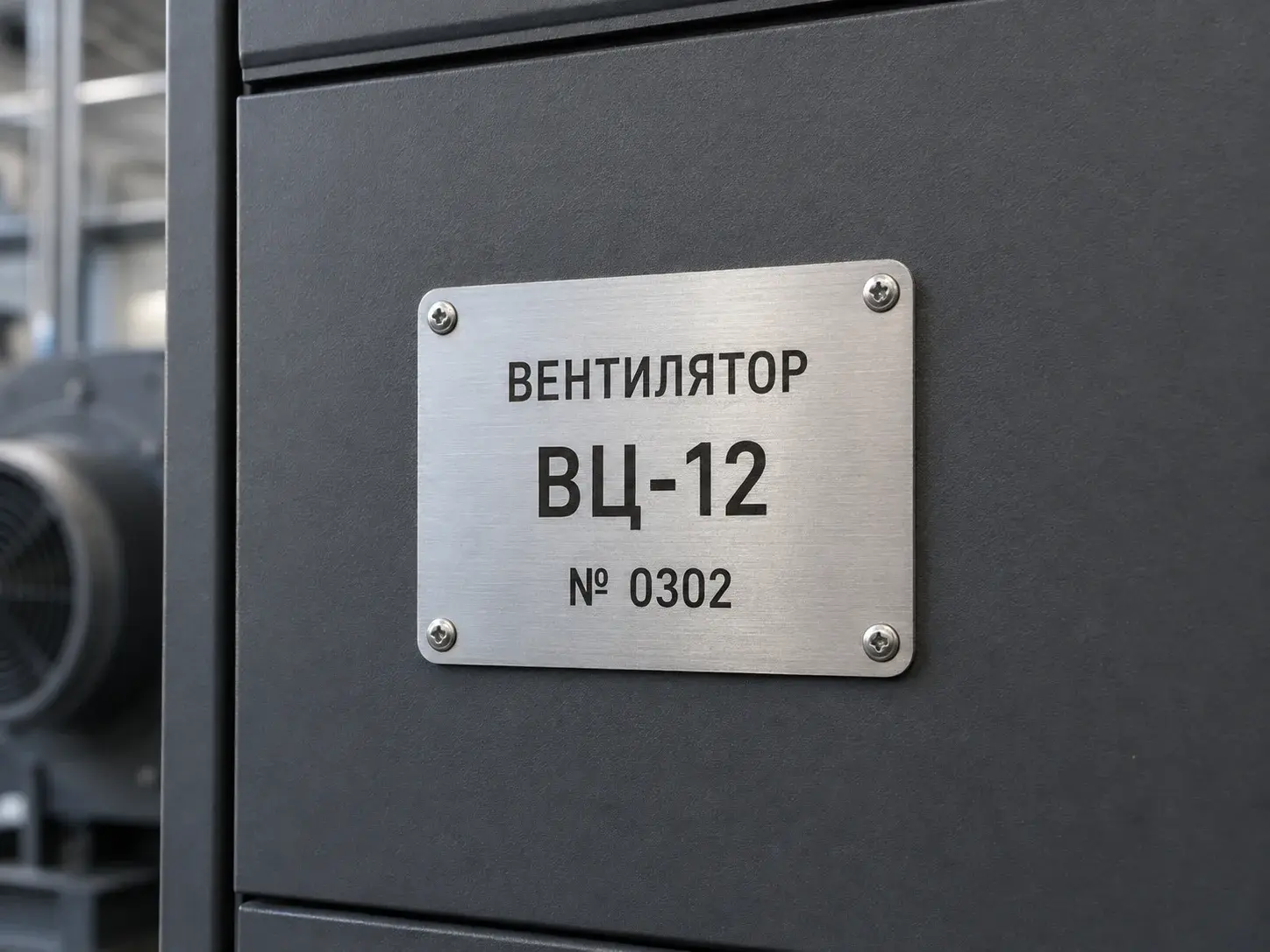

Вентиляционная установка
Модель и номер рядом с обслуживаемым узлом.

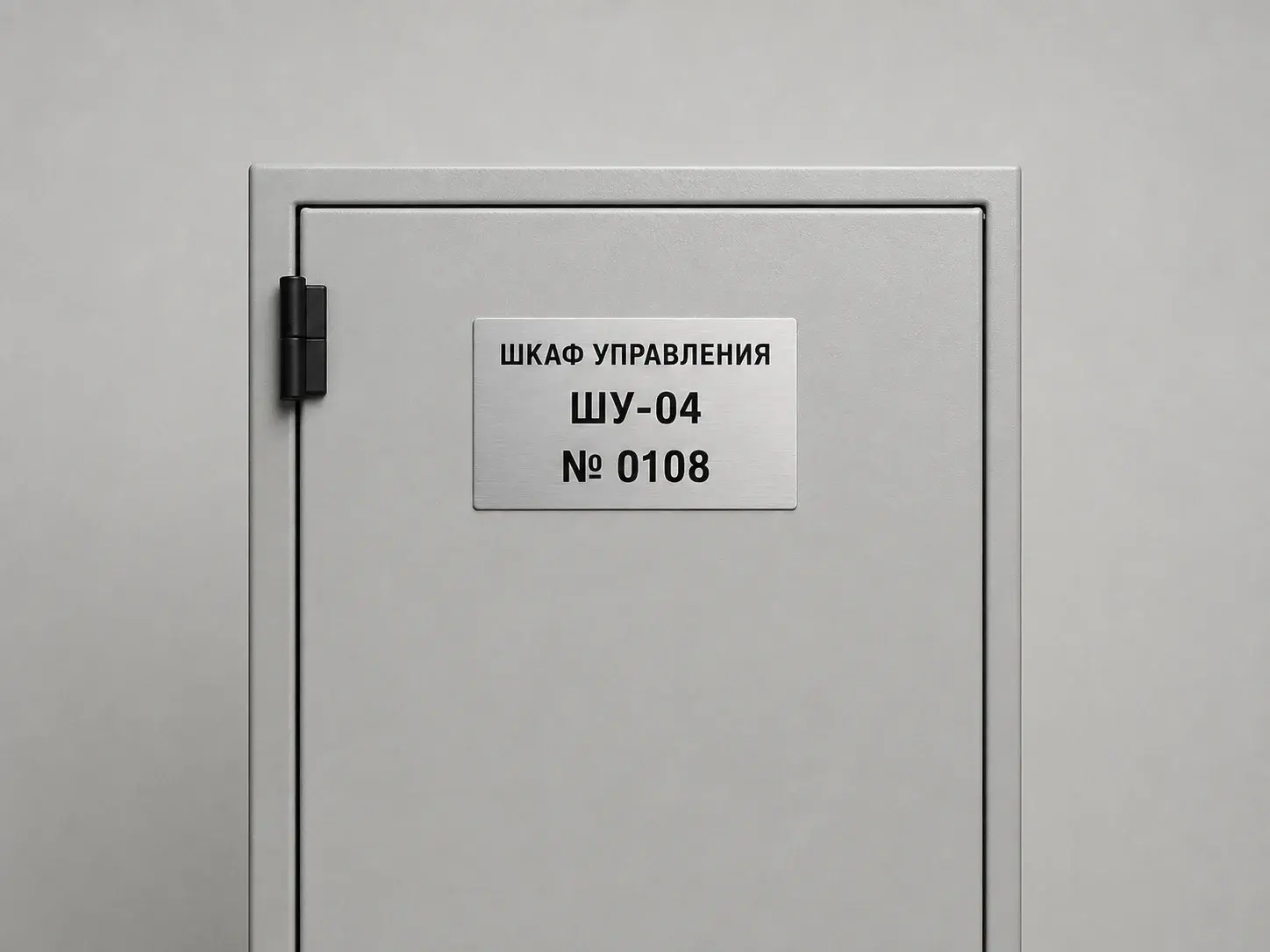

Приборный шкаф
Данные доступны без открытия панели.

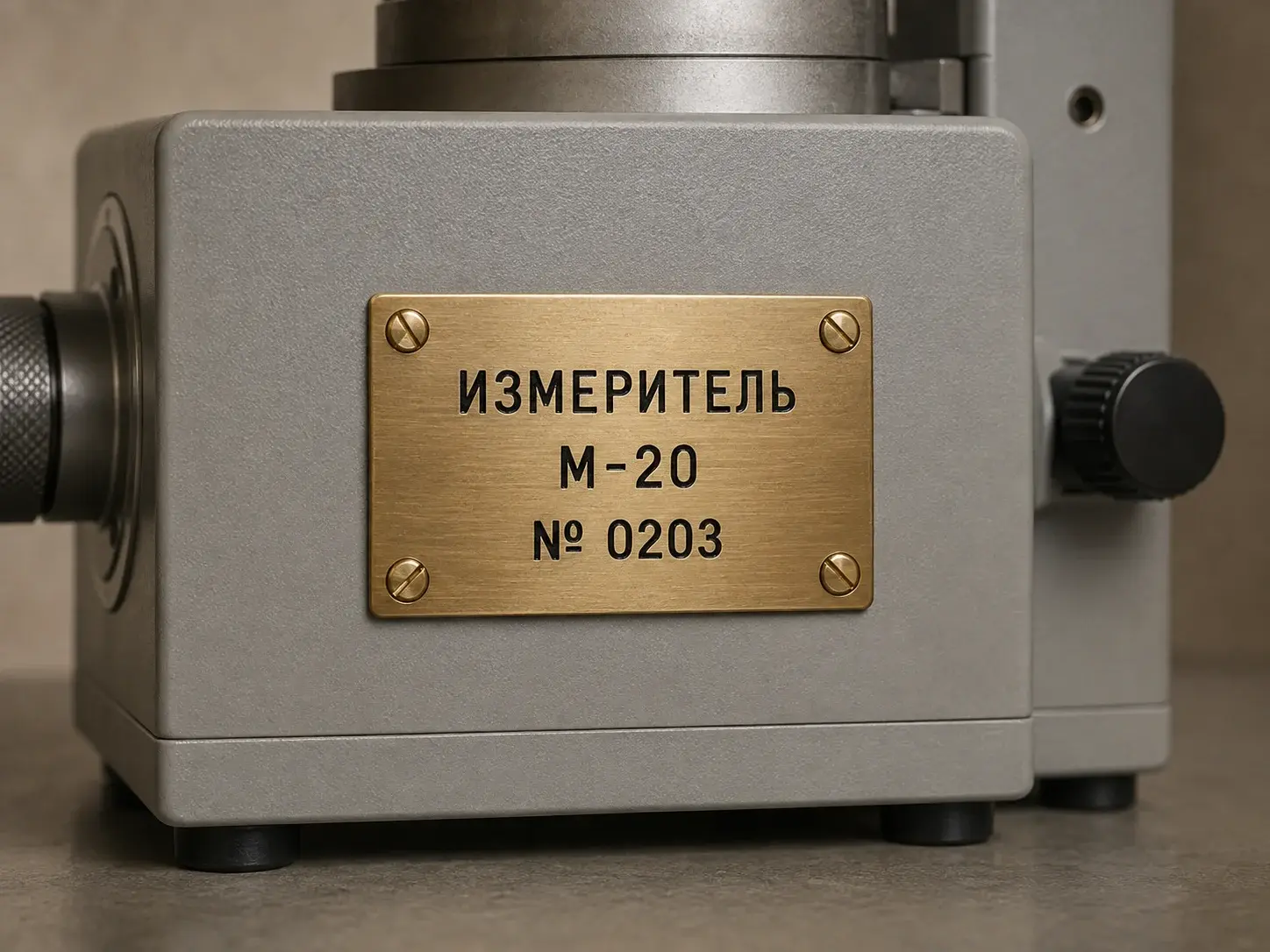

Измерительный прибор
Компактная компоновка без потери читаемости.

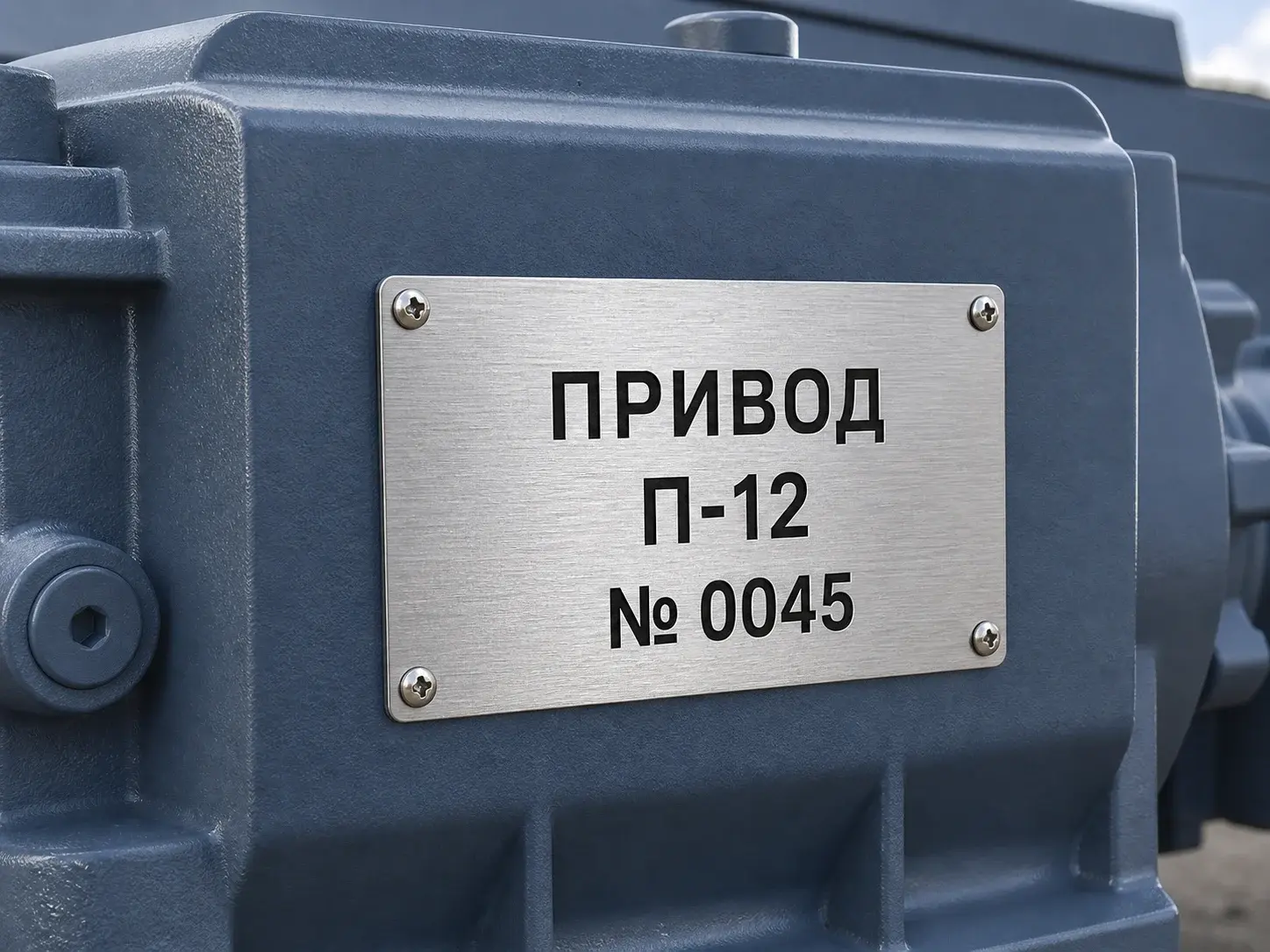

Корпус привода
Маркировка вне зоны постоянного трения.

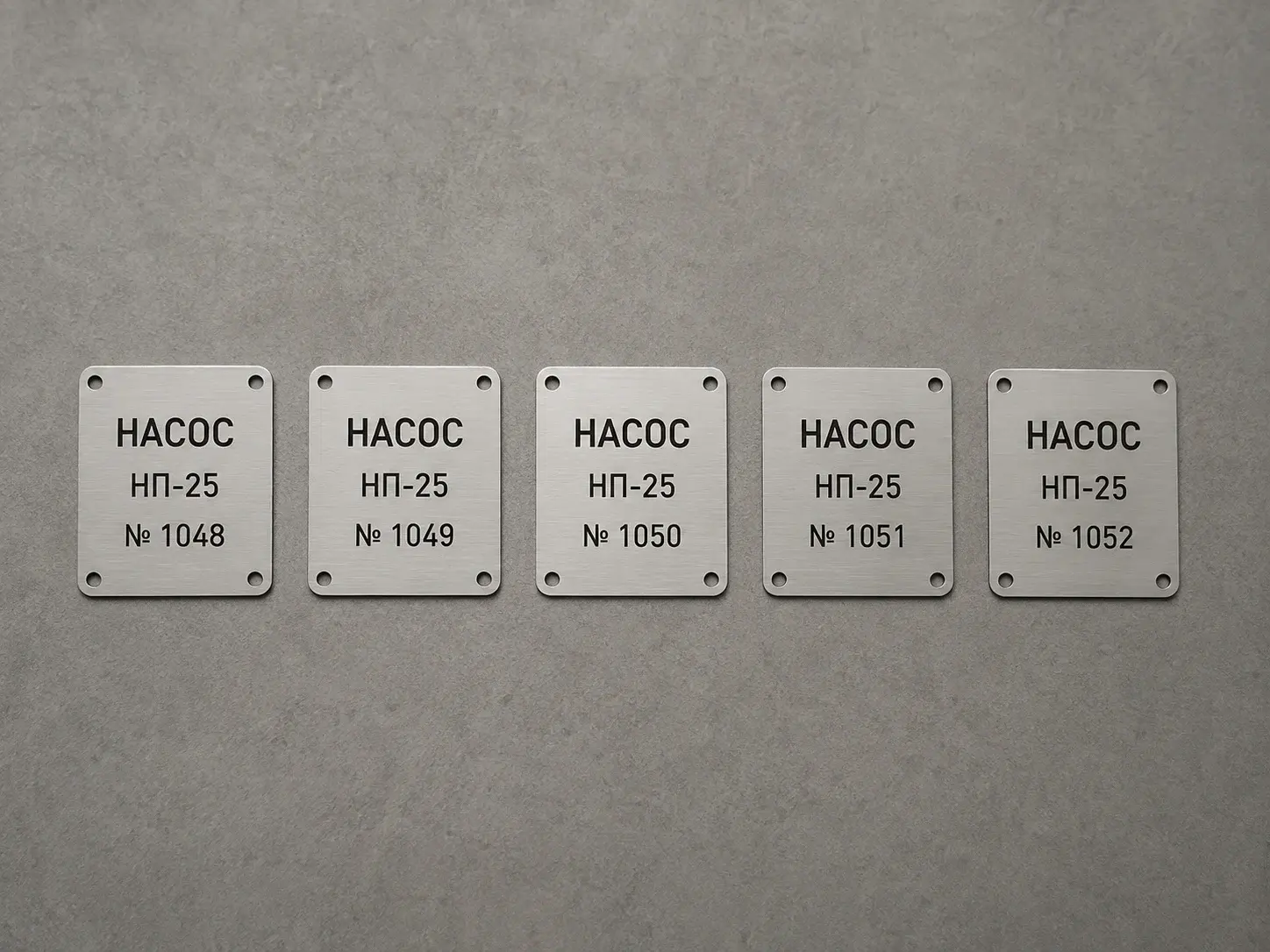

Серийная партия
Один макет, отдельный номер на каждом изделии.
Маркировка крупным планом
Фотография с нашей страницы гравировки на металле. Видны строки и характер нанесения; параметры заказа не указаны.
Не только внешний вид
Металл под условия работы
Название металла ещё не определяет срок службы шильда. В заявке важны влага, нагрев, контакт с маслами, моющими средствами и абразивом. Для улицы дополнительно учитывают солнце и осадки.
| Материал | Практический ориентир | Что уточнить |
|---|---|---|
| Нержавеющая сталь | Жёсткая табличка; светлый металл и тёмные знаки | Марку, обработку поверхности, состав средств очистки |
| Алюминий | Лёгкое изделие; удобно для компактных серийных панелей | Сплав, покрытие, контакт с основанием, способ нанесения |
| Латунь | Тёплый оттенок; выразительная углублённая маркировка | Защиту поверхности, допустимое потемнение, уход |
Толщина и жёсткость
Калькулятор сравнивает лист толщиной 1 мм. Это условие расчётной модели, а не универсальная рекомендация. У крупной таблички, изогнутого корпуса и маленького прибора разные требования: слишком жёсткая пластина не повторит изгиб, слишком тонкая может деформироваться у крепежа.
Образец вместо догадки
При сложной среде сначала согласуют конкретный металл и нанесение, затем проверяют образец в ожидаемых условиях. Фото корпуса и название моющего состава полезнее просьбы сделать «самое стойкое». До испытания не стоит считать любую нержавейку или гравировку подходящей.
Данные должны читаться
Нанесение и контраст
Технический шильдик покупают не ради блеска. На нём нужно различать похожие цифры, быстро находить серийный номер и читать мелкие строки без поворота корпуса к свету.
Лазерная маркировка
Контрастные знаки на поверхности металла. Подходит для строк, логотипа и переменных номеров. Оттенок зависит от материала и режима обработки; лазерная маркировка не означает автоматически глубокую гравировку.
Гравировка с заполнением
Знаки углублены, а заполнение делает их заметнее. Важно согласовать глубину, цвет и состав заполнения. Стойкость самого металла и стойкость краски — разные характеристики.
Фактура и цвет
Шлифованная поверхность обычно удобнее зеркальной там, где мешают отражения. Цветные поля и особое покрытие рассматривают по макету отдельно: в базовой цене калькулятора их нет.
Экран не передаёт точный оттенок металла и чёрного нанесения. Для тонких линий, маленького QR-кода или плотной таблицы полезен образец в натуральном размере. Проверять нужно готовое изображение на металле, а не только увеличенный файл на мониторе.
Цена за штуку и за серию
Сколько стоит тираж
10 шильдов 120 × 80 × 1 мм, нанесение с одной стороны, заполнение до 20% площади. Внутренняя оценочная модель — не смета заказа и не фиксированный прайс.
| Исполнение | 10 шт., всего | Подготовка, разово | 1 шт. с долей подготовки |
|---|---|---|---|
| Нержавейка · лазер · 4 отверстия | 4 440–7 690 ₽ | 1 200–2 200 ₽ | 444–769 ₽ |
| Алюминий · лазер · клеевой слой | 3 860–6 960 ₽ | 1 200–2 200 ₽ | 386–696 ₽ |
| Латунь · гравировка · 4 отверстия | 6 920–12 040 ₽ | 2 000–3 500 ₽ | 692–1 204 ₽ |
Что входит
Заготовка, нанесение, отверстия или клеевой слой и подготовка макета. Для нержавейки: серия 3 240–5 490 ₽ + подготовка 1 200–2 200 ₽ = 4 440–7 690 ₽. Разовую часть повторно не прибавляют.
Что считается отдельно
Доставка, установка, крепёж, сложный контур, цвет, испытания и макет с нуля. Переменные данные оценивают по таблице номеров. Налоги и состав цены фиксируют в предложении.
Цена в серии не равна цене одиночного образца: подготовка распределяется на тираж. Измените количество в калькуляторе. Сравнивать предложения нужно при одинаковых размерах и составе работ.
Размеры без двусмысленности
Что указать в чертеже
Размер шильда — габарит всей пластины, не высота букв. На схеме показан пример 120 × 80 мм с четырьмя отверстиями Ø 4 мм. Центры отстоят от ближайших кромок на 6 мм.
Габариты и отверстия
Укажите ширину, высоту, толщину и радиус углов. Для крепления нужны диаметр отверстий и расстояния между центрами. В примере межцентровые размеры — 108 × 68 мм; переносить их на другое изделие без проверки нельзя.
Поля и читаемость
Текст не должен попадать под головки крепежа. Минимальный штрих, размер символов и свободное поле вокруг кода зависят от способа нанесения. Если данные не помещаются, лучше увеличить табличку или сократить подписи, а не уменьшать всё подряд.
Для повторного заказа по старому шильду пришлите прямой снимок и измерения: перспектива фотографии искажает пропорции. Допуски размеров, совпадение с готовыми отверстиями и допустимый изгиб фиксируют в согласованном чертеже. Код проверяют считывателем на образце; наличие QR-рисунка само по себе не доказывает его работоспособность.
От данных до партии
Как готовится заказ
Важно не только аккуратно обработать металл, но и без ошибки перенести данные. Красивый шильд с неверным номером не решает задачу.
01 · Собираем данные
Нужны габариты, тираж, место крепления и текст. Для переменных номеров подготовьте таблицу: одна строка — один шильд. Отметьте постоянные поля и порядок упаковки.
02 · Согласуем макет
На проверку идут компоновка, надписи и размерная схема. Серийные номера и характеристики подтверждает заказчик по документации оборудования. Если часть текста на фото не читается, её нельзя восстанавливать догадкой.
03 · Готовим изделие
Заготовке задают согласованный контур, обрабатывают кромки и отверстия, выполняют нанесение. Порядок операций выбирают под материал. Для необычной поверхности или мелкой графики сначала полезен контрольный образец.

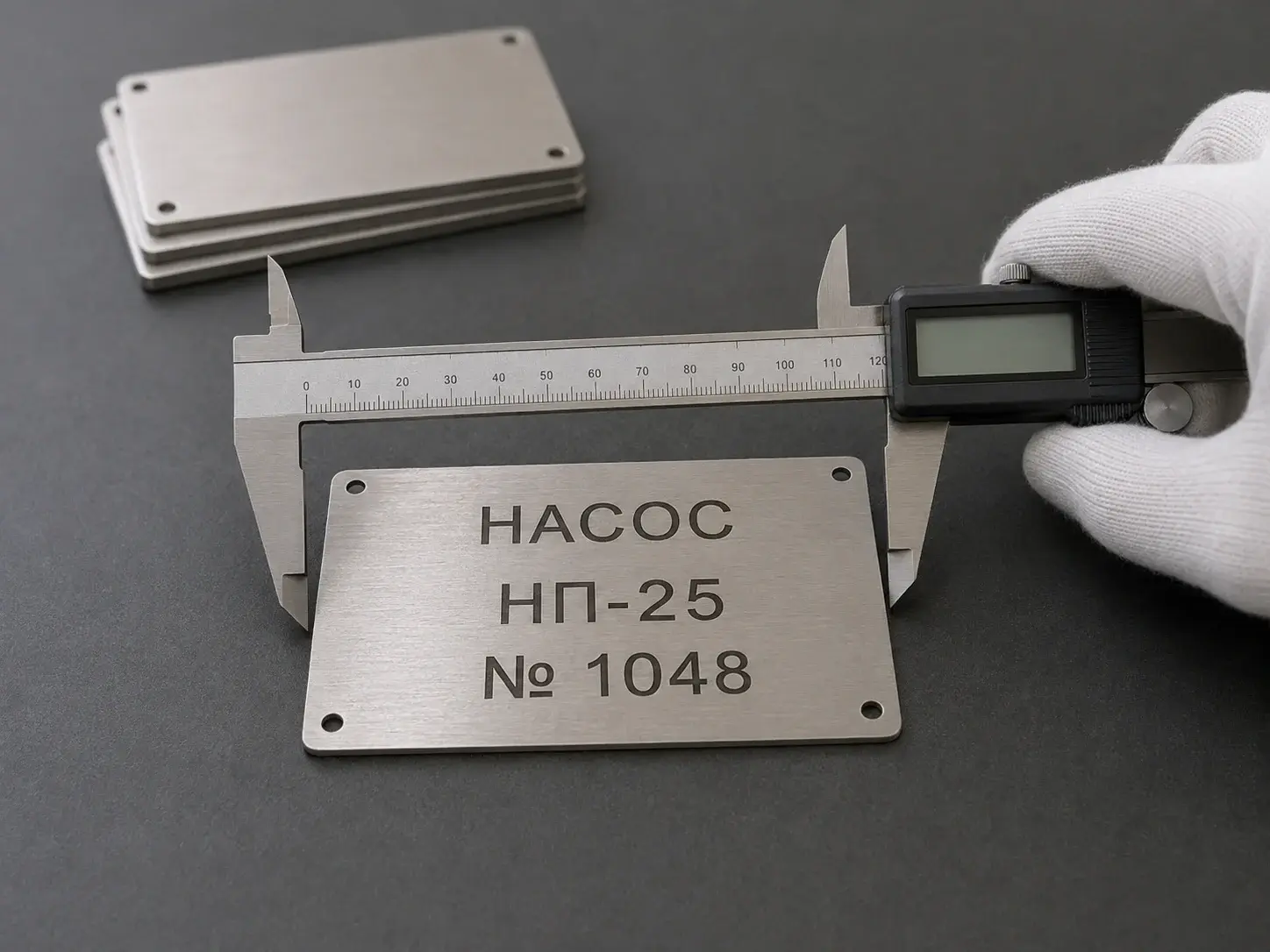

04 · Проверяем серию
Сверяют текст, количество, размеры, отверстия, кромки и читаемость. Всю последовательность переменных данных проверяют на пропуски и повторённые номера.
Согласованная версия — это файл с датой, чертёж и таблица данных. Если меняется номер или размер, обновляется весь комплект. Повторный тираж не должен уйти в работу по старому вложению.
Крепление к корпусу
Как закрепить шильд

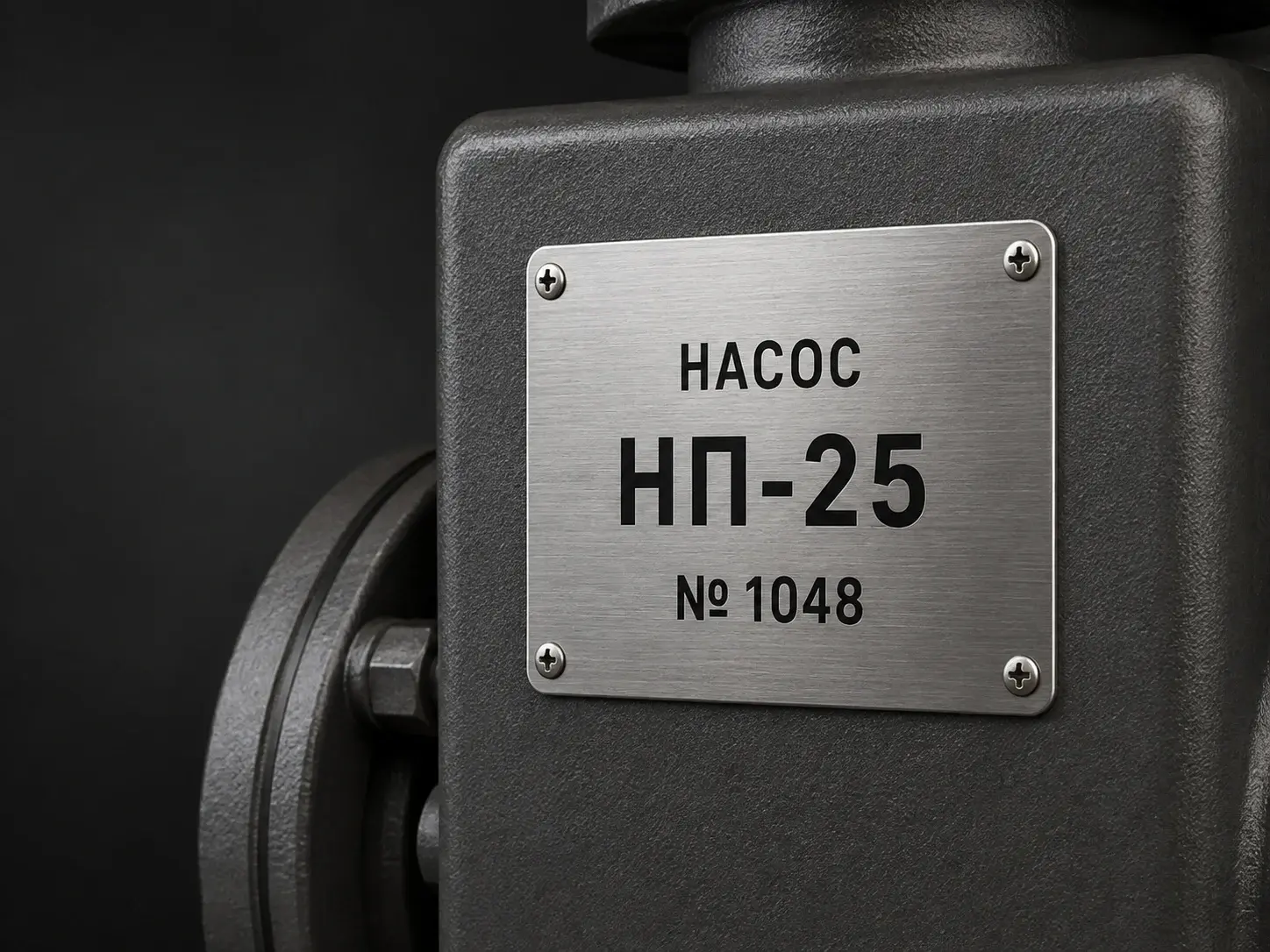

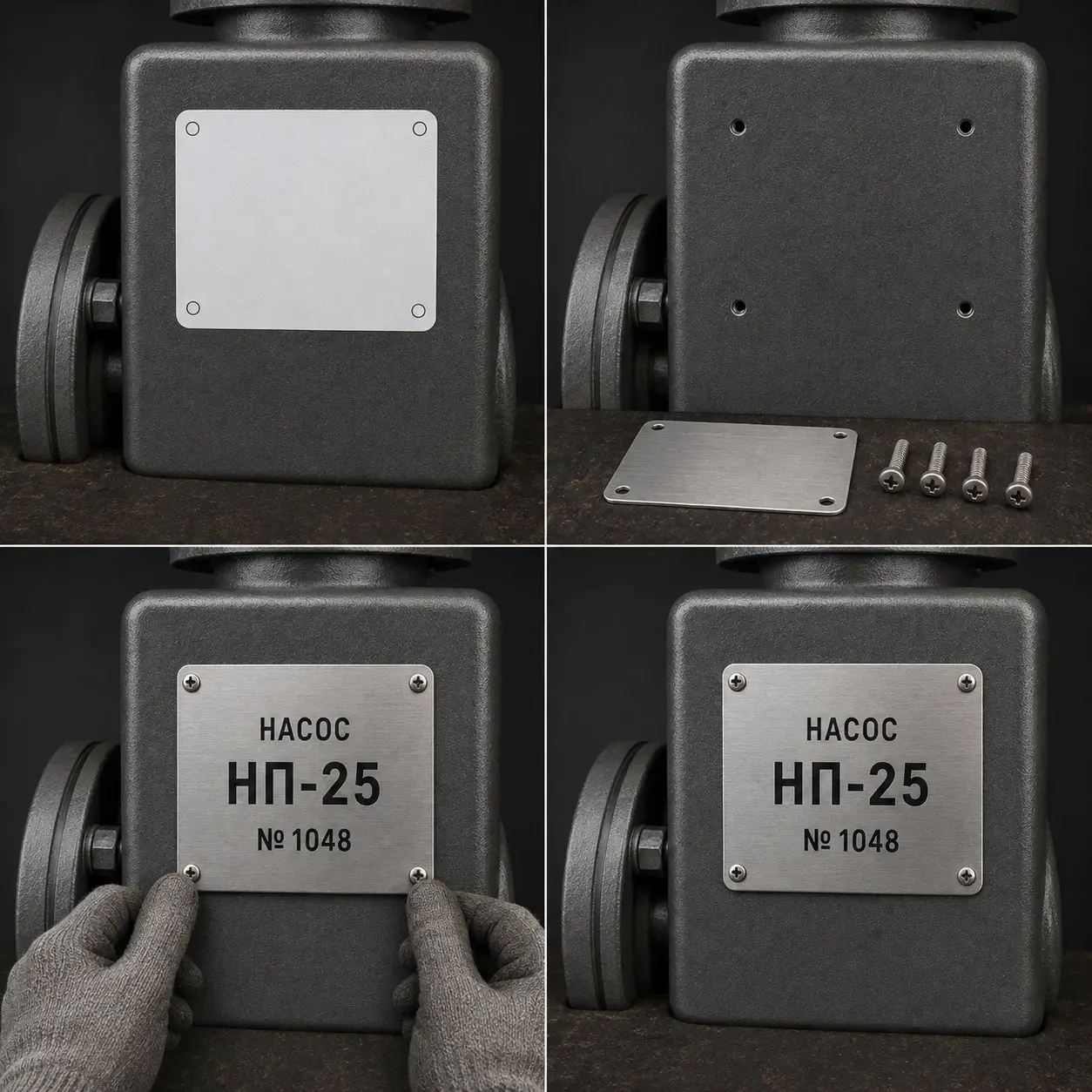

Установка таблички «НАСОС · НП-25 · № 1048»: иллюстрация этапов, не инструкция по вмешательству в оборудование.
Отверстия на шильде не разрешают сверлить корпус: способ установки согласуют с ответственной службой. Клеевой слой подбирают под основание и условия работы; универсального клея для любых температур и масел нет.
До запуска в работу
Сроки, доставка, приёмка
Срок зависит от тиража, наличия листа, нанесения и образца. Дату готовности фиксируют после согласования макета и данных.
Документы
Зафиксируйте металл, толщину, размеры, нанесение, количество и крепление. Нужные документы перечислите заранее. Шильд не подтверждает соответствие оборудования требованиям.
Доставка
Поверхности защищают от трения, серии с номерами разделяют по ведомости. Адрес, способ передачи, доставку и установку согласуют отдельно от изготовления.
Гарантия и уход
Условия гарантии фиксируют в договоре. Для приёмки сохраняют макет и требования к среде. Уход подбирают под металл и нанесение: абразив может повредить знаки.
До расчёта / 07
Вопросы перед заказом
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Чем шильд отличается от обычной таблички?
Шильд идентифицирует оборудование: модель, номер, параметры. Здесь важны точность данных и стойкость маркировки, а не размер вывески.
02Можно заказать одну штуку?
Да. Но подготовка макета и оборудования распределится на одно изделие. В серии её доля в цене каждого шильда меньше.
03Как передать серийные номера?
Таблицей: одна строка на изделие, отдельные столбцы для полей. Перед запуском сверяем количество, повторы и формат номеров.
04Что лучше: алюминий или нержавейка?
Сначала уточняем нагрев, влагу, моющие средства и крепление. Металл, нанесение и образец подбираются вместе под эти условия.
05Вы делаете отверстия по чертежу?
Расположение, диаметр и отступы включаем в макет. Калькулятор показывает типовой вариант; другой крепёж считаем по чертежу.
06Нужен макет в векторе?
Для производства удобен вектор с размерами и текстом в кривых. Начать обсуждение можно с фотографии старого шильда или эскиза.
07Можно нанести QR-код?
Можно предусмотреть его в макете. Сканирование проверяют на образце нужного размера, а ссылку и содержимое кода подтверждает заказчик.
08Почему калькулятор показывает диапазон?
Это предварительная модель для одного макета и заполнения до 20%. Плотная графика, переменные данные и допуски уточняются отдельно.
09Когда будет готова партия?
Дату фиксируем после проверки макета, металла и тиража. При жёстком сроке сразу укажите дату получения, а не только отгрузки.
10Что входит в гарантию?
Условия на металл, нанесение и крепление закрепляются в договоре. Стойкость к конкретной среде подтверждается отдельно, не по картинке.
Другие задачи маркировки
Если нужен только учётный номер, посмотрите инвентарные металлические бирки. Для здания подходят адресные таблички из металла, а для входной зоны — металлические таблички. Подробнее о нанесении — лазерная гравировка на металле. Все направления производства — на главной странице «Буквы из металла».
От образца к партии
Пришлите задачу на шильды
Размер, тираж и выбранное нанесение уже добавлены к заявке. Приложите макет или фото старой таблички: сверим расположение полей, отверстий и переменных номеров.
Для точной сметы важны условия эксплуатации и основание под крепёж. Таблица серийных номеров согласуется отдельно перед изготовлением партии.
