Прорезной короб
Лицевая кассета из АКП остаётся непрозрачной, а свет проходит через фрезерованные буквы с акриловыми вставками. Такой вариант даёт спокойный фон и яркую надпись.

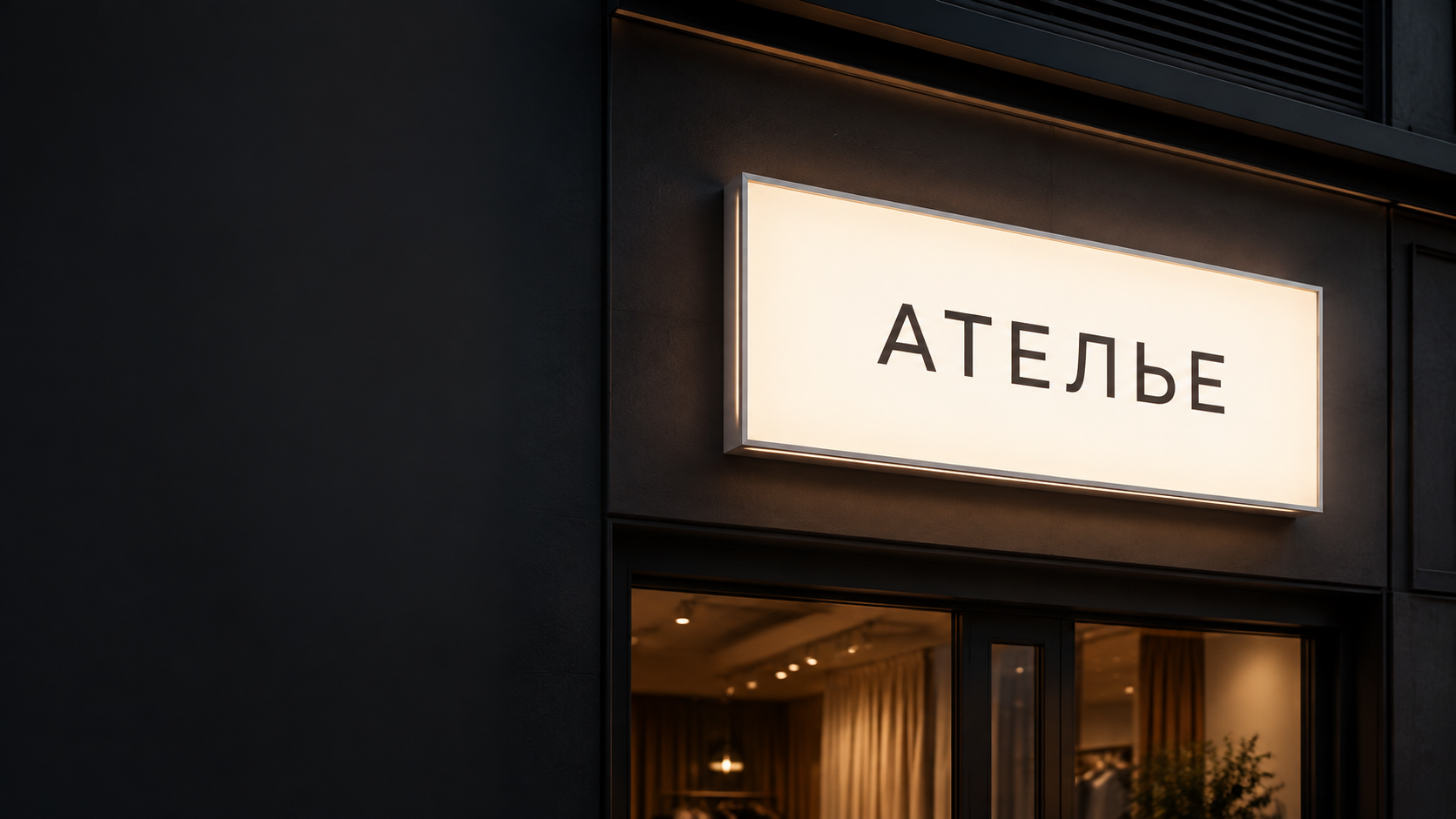

3D Рендер — алюминиевый световой короб «АТЕЛЬЕ»

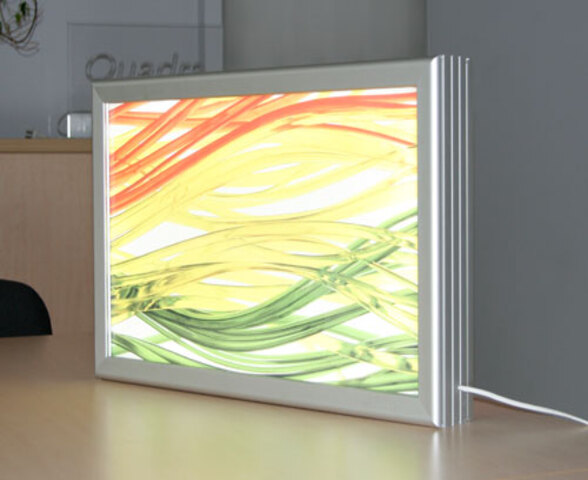

Световые короба · алюминий
Алюминиевые
световые короба
Тонкий профиль, ровное свечение и обслуживаемая конструкция.
Собираем алюминиевые световые короба для фасадов и интерьеров. Рассчитываем профиль, лицо, глубину, светодиоды, питание, крепление и доступ к обслуживанию.
01Примеркаразмер и пропорции02Материалыповерхность и конструкция03Сметаизделие и монтаж отдельно
- Регион
- Москва и МО
- Для расчёта
- Макет, габарит, фото
Рассчитайте световой короб
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Примеры решений
Алюминиевые короба на объектах
Показываем короб целиком: форму, световую часть, глубину, привязку к фасаду и читаемость с рабочей дистанции. По фотографии нельзя достоверно определить размер и стоимость чужого объекта.
Две строки и марки
При разной высоте строк заранее проверяем межстрочный интервал и плотность засветки. Мелкие логотипы в нижней полосе требуют отдельной оценки по технологии.
Знак и текст
Большой цветной знак можно собрать из нескольких акриловых вставок. В проекте указываем швы кассеты, направление раскроя и доступ к светотехнике.
Компактный фасад
На небольшой плоскости важнее не заполнить всё поле, а сохранить поля вокруг надписи и высоту штриха, которая читается с улицы.
Длинная кассета
Если габарит превышает формат листа, стыки и усиление закладываем в конструкторскую схему, а не маскируем уже на монтаже.
Равномерный свет
Шаг модулей подбираем после теста глубины, цвета внутренней поверхности и светопропускания акрила. Отдельно проверяем углы и узкие штрихи.
Что пришлём до запуска
Визуальную привязку к фотографии, габаритный макет, схему свечения и состав сметы. Для сложного фасада добавим узел крепления и расположение точки питания. Если конструкция делится на модули, стыки и последовательность сборки будут показаны на чертеже.
Как сравнить варианты
Смотрите не только на цену за квадратный метр. Сверяйте толщину АКП, материал вставок, глубину, каркас, число светодиодов, блоки питания, гермовводы и сервисный доступ. Два одинаковых фото могут скрывать совершенно разную внутреннюю комплектацию.
Рассчитать короб по макету ↘АКП · акрил · светотехника
Из чего состоит алюминиевый короб
Композит — это материал лицевой кассеты, а не вся конструкция. Жёсткость задаёт каркас, свет формируют модули и глубина, а внешний вид — раскрой, фрезеровка, вставки и окраска видимых деталей.
Алюминиевая композитная панель
Лёгкая многослойная панель фрезеруется и гибко формуется в кассету. Для улицы выбираем марку, толщину наружного алюминиевого слоя и покрытие, рассчитанные на среду применения.
Акриловые вставки
Молочный или цветной акрил выводит свет через прорезь. Толщина и ширина бортика должны удерживать вставку и не давать заметной тени по краю.
Каркас и задник
Профиль принимает вес, ветровую нагрузку и монтажные усилия. Задник закрывает электрику и обеспечивает доступ к модулям и блокам питания.
| Узел | Что указываем | Что проверяем |
|---|---|---|
| Лицевая кассета | Марка АКП, толщина, цвет и направление листа | Улица или интерьер, формат листа, радиусы гиба |
| Прорезь | Контур, ширина штриха, способ фиксации акрила | Читаемость, перемычки, тени по краю |
| Свет | Модули, цветовая температура, шаг и блоки питания | Равномерность, нагрев, запас мощности |
| Каркас | Профиль, соединения, задник, сервисные люки | Жёсткость, коррозионная совместимость, доступ |
| Монтаж | Основание, анкеры, закладные, кабельная трасса | Несущая способность и безопасный подъём |
Цвет днём и ночью
Покрытие АКП задаёт дневной вид, а световой акрил — ночной. Они не обязаны совпадать по оттенку. Перед производством согласуем оба состояния и, если цвет критичен, делаем тестовый фрагмент.
Глубина короба
Слишком малая глубина даёт точки и полосы, слишком большая увеличивает массу и вылет от фасада. Размер выбираем по ширине светящейся зоны, оптике модулей и доступу для обслуживания.
Рыночные ориентиры по Москве
Цены на алюминиевые световые короба
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Односторонний до 1 м² | 39 000–62 000 ₽ | алюминиевый профиль, лицо и LED |
| Тонкий интерьерный | 32 000–49 000 ₽ | профиль, рассеиватель и комплект питания |
| Двусторонний консольный | 58 000–96 000 ₽ | две стороны, кронштейн и светотехника |
Диапазоны — модельные рыночные ориентиры для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗До запуска
Какие данные нужны для проекта
Векторный логотип, размер зоны, фотография строго напротив фасада, адрес, высота установки и сведения об основании. Если файла нет, начинаем с читаемой надписи и восстанавливаем контур отдельно.
Макет
AI, EPS, SVG, PDF или CDR с переведёнными в кривые шрифтами. Отмечаем светящиеся и непрозрачные участки, основные размеры и цветовые ориентиры. Тонкие линии и острые внутренние углы проверяем на допустимость фрезеровки и фиксации акрила.
Объект
Общий вид, крупный план облицовки, зона подключения, глубина откосов и препятствия. Для высотных работ нужны условия подъезда и время допуска. Если за облицовкой неизвестное основание, закладываем обследование или пробное крепление.
Результат
Согласованный вид днём и ночью, габаритный чертёж, конструктив, спецификация материалов, цена, срок, границы монтажа и критерии приёмки. Изменения после согласования фиксируем новой редакцией макета, чтобы производство и монтаж работали с одной версией.
Как собираем световой короб
Как короб ставят на фасад
Один и тот же короб проходит разметку, установку несущего каркаса, подключение и приёмку. На реальном объекте состав работ уточняется после обследования основания.
Разметка
Переносим оси и точки крепления по шаблону.
Каркас
Ставим анкеры и несущий контур по материалу стены.
Электрика
Подключаем линии, проверяем защиту и сервисный доступ.
Приёмка
Сверяем геометрию, свет, крепление и комплект документов.
Свет должен обслуживаться
Что проверяем внутри корпуса
Равномерное свечение зависит не только от количества модулей. Важны глубина, отражение внутри корпуса, расстояние до лицевой панели, температурный режим и доступ к блоку питания. Эти параметры фиксируем до того, как профиль уйдёт в раскрой.
Световая сетка
Раскладываем модули без тёмных зон и пересветов, учитываем оптику и выбранную глубину корпуса.
Жёсткость
Профиль и перемычки сохраняют геометрию длинной стороны. Для улицы отдельно учитываем ветровую нагрузку и узел крепления.
Сервис
Панель или задняя часть должны открываться без разрушения фасада. Кабели маркируем, блоки питания оставляем доступными.
Смежные изделия
Алюминиевые световые короба в каталоге
Выберите изделие по фотографии и откройте карточку: в ней указаны цена и комплектация. Для другого исполнения отправьте макет или параметры через форму на этой странице.
Алюминиевый световой короб
13 600 ₽
Цена и комплектация →
Световой короб для продуктового магазина
6 700 ₽
Цена и комплектация →
Алюминиевый световой короб для компании
9 520 ₽
Цена и комплектация →
Световой короб с названием улицы
7 100 ₽
Цена и комплектация →
Световой короб из алюминиевого профиля
11 000 ₽
Цена и комплектация →
Адресный световой короб
8 000 ₽
Цена и комплектация →До расчёта / 07
Вопросы об алюминиевых коробах
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Чем алюминиевый короб отличается от композитного?
Алюминиевый профиль образует точную рамку и удобен для повторяемых форматов. Композит чаще применяют для крупных индивидуальных корпусов и сложной облицовки.
02Какую глубину короба выбрать?
Глубина зависит от габарита, типа лица, шага светодиодов и нужной равномерности. Для тонкого короба светотехнический расчёт особенно важен.
03Можно сделать двусторонний короб?
Да. Для консольной установки рассчитываем профиль, две световые стороны, кронштейн, ветровую нагрузку и сервисный доступ.
04Как избежать пятен на лицевой панели?
Подбираем глубину, оптику и плотность модулей, проверяем отражающие поверхности внутри корпуса и тестируем свечение до монтажа.
05Где размещают блоки питания?
В доступной для обслуживания зоне с вентиляцией и защитой от влаги. Схему кабелей и место подключения согласуем до изготовления.
06Что влияет на цену?
Габарит и периметр, профиль, лицевая панель, печать или аппликация, светодиоды, питание, кронштейн, высота монтажа и условия доступа.
Проектный бриф / 08
Получить расчёт светового короба
Прикрепите фотографию фасада и векторный макет. Габарит, тип лицевой части и монтаж из калькулятора будут приложены к заявке.
В результате запроса
- примерка на фотографии;
- варианты конструкции и света;
- отдельная стоимость изделия и монтажа;
- список недостающих замеров.
