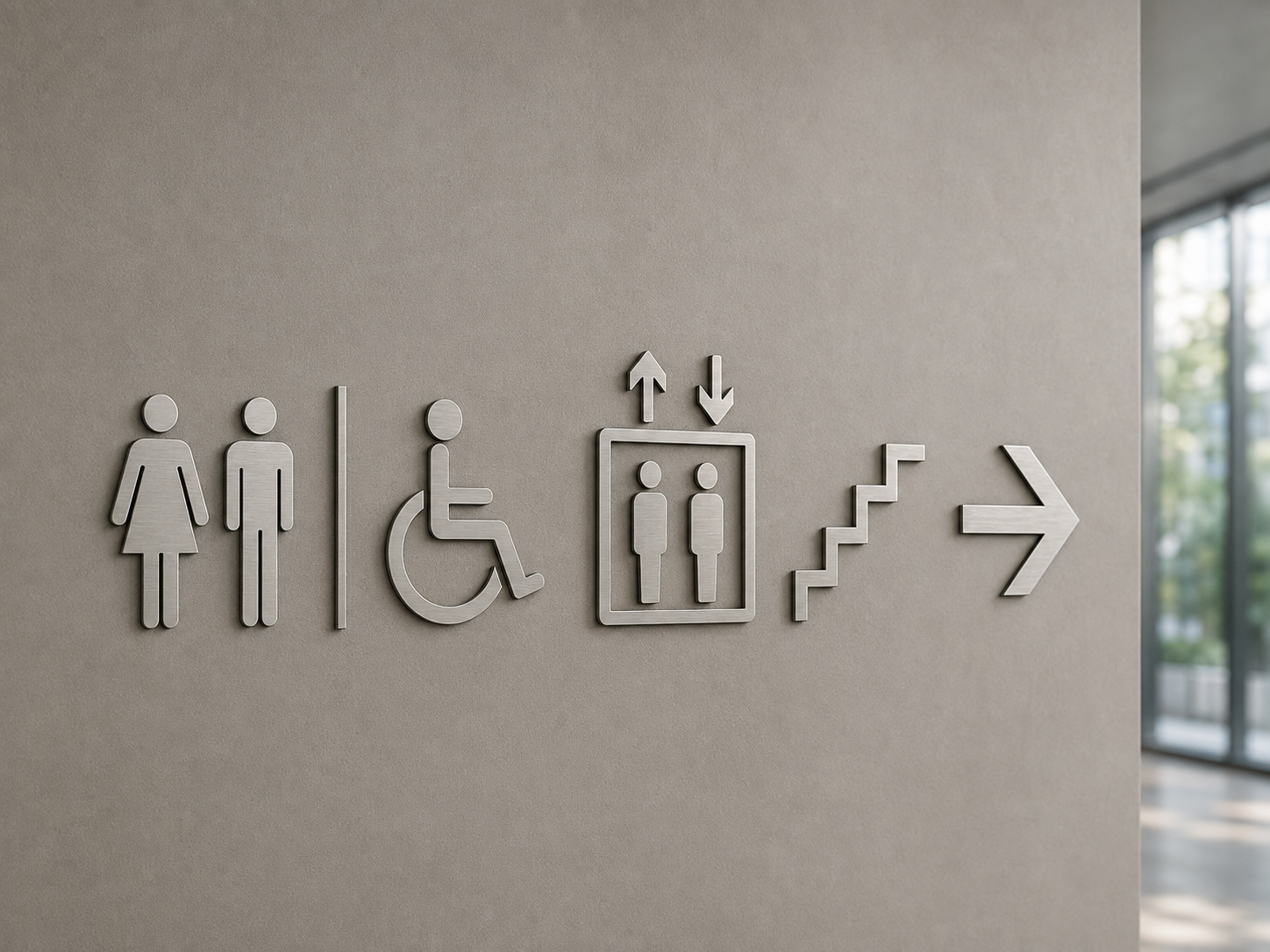

Настенный
У двери, лифта или на развилке. Плоская панель занимает мало места. Крепление выбирают по основанию; дистанционные держатели дают зазор, скрытые — спокойный контур без видимых шляпок.

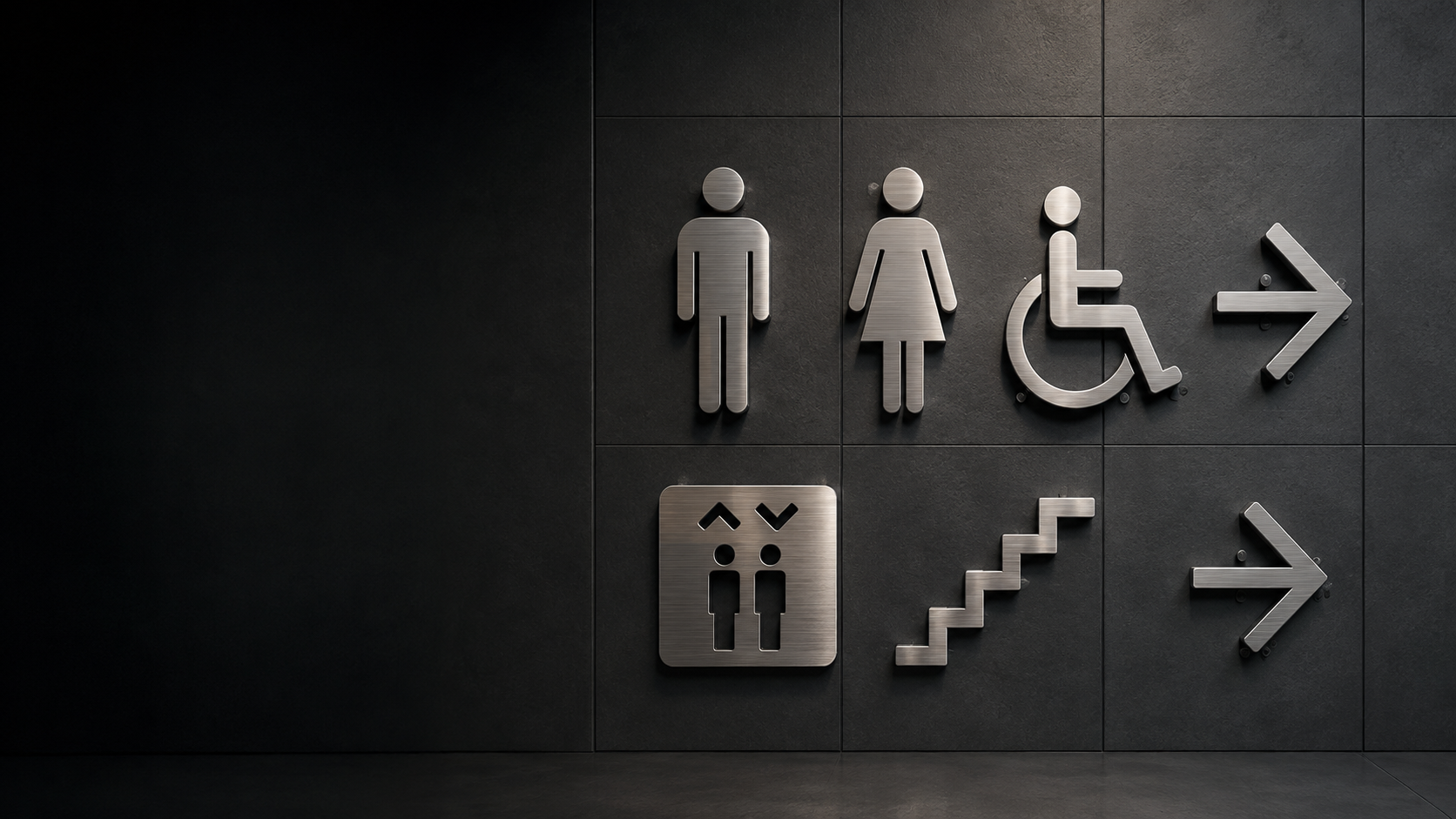

3D Рендер — комплект металлических пиктограмм
Металлические пиктограммы · пиктограммы
Металлические
пиктограммы
Один визуальный язык для дверей, коридоров и маршрутов.
Проектируем и изготавливаем пиктограммы из нержавеющей стали, латуни и окрашенного алюминия. Согласуем набор символов, толщину штриха, контраст, масштаб и способ крепления.
01Примеркаразмер и пропорции02Материалыповерхность и конструкция03Сметаизделие и монтаж отдельно
- Регион
- Москва и МО
- Для расчёта
- Текст, высота, фото
Соберите свой пиктограмма
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Конструкция
Пиктограмма на своём месте
Сначала определяем, откуда человек смотрит. Табличка возле двери и направление над проходом решают разные задачи — одним форматом их не заменить.

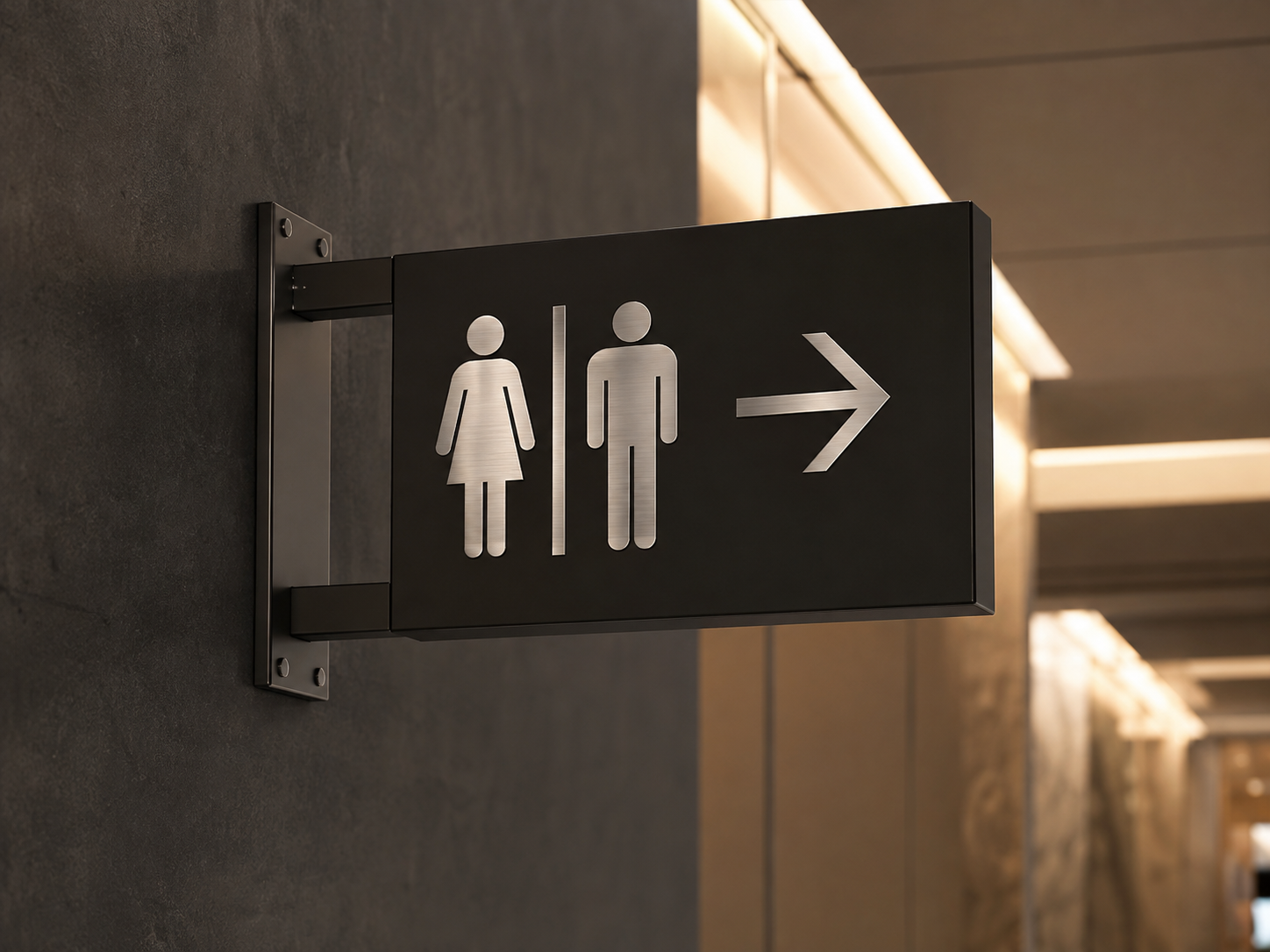

Консольный
Выступает перпендикулярно стене и читается с двух сторон. Нужны жёсткий кронштейн, свободный проход и проверка основания. В смете две стороны учитываются как одно изделие.

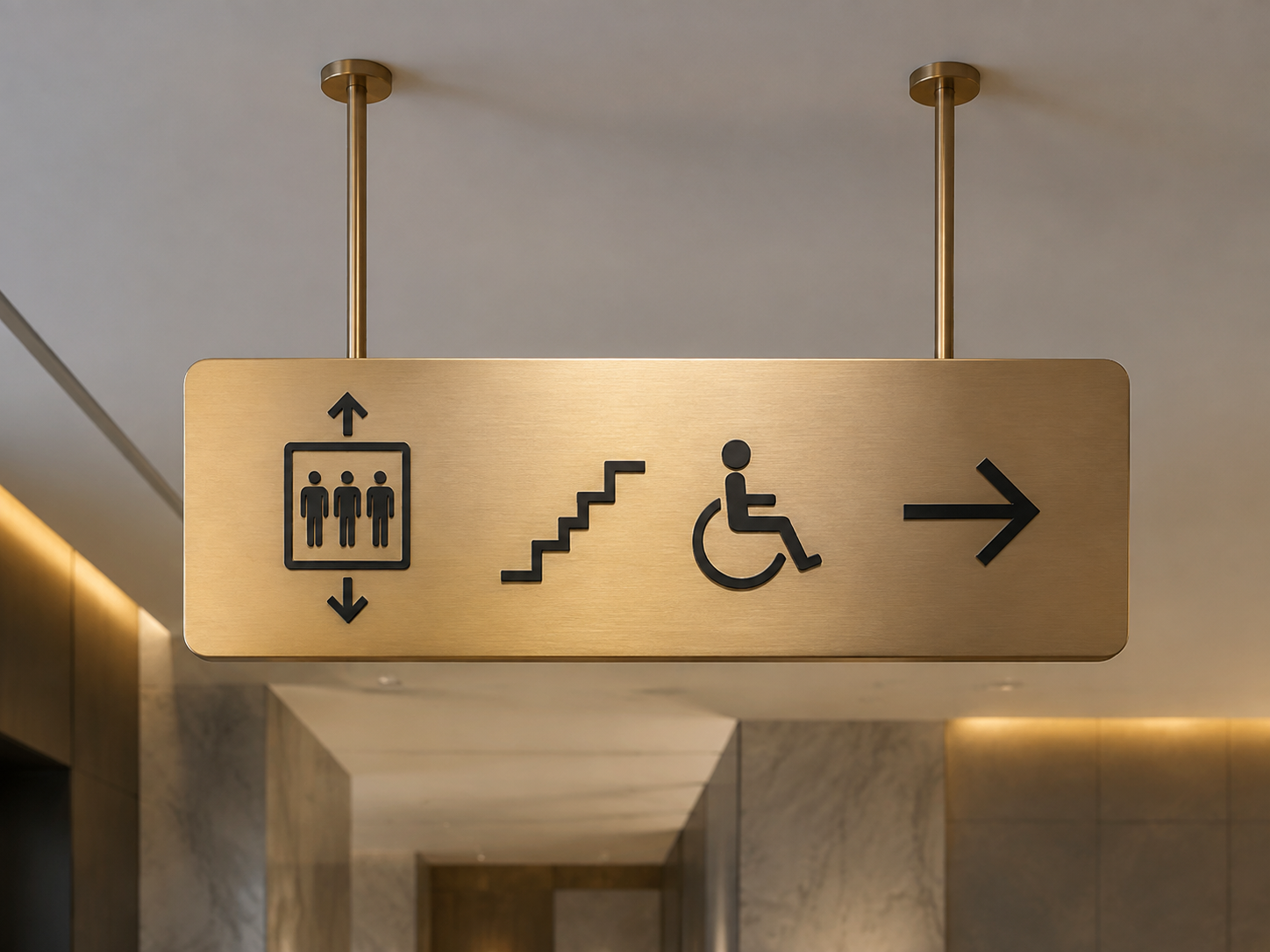

Подвесной
Располагается над маршрутом, когда стена далеко. Подвесы крепят к несущему основанию. На изображении световой вариант; кнопка рассчитывает базовый несветовой, светотехнику — отдельно.
3D Рендер — металлический навигационный пиктограмма. Размеры, цвет и крепление каждого исполнения согласуются по проекту.
Для проектировщика и закупки
Что фиксируем в спецификации
Каждому изделию — номер, макет и место на плане.
Геометрия и нагрузка
Указываем габариты, толщину, массу и крепёж; у консоли — вылет, у подвеса — длину. Нагрузку проверяют по конструкции и основанию.
20–120 × 10–80 см — границы калькулятора, не производства. Гибы, прорези и допуски согласуют по макету.
Основание и эксплуатация
Для гипсокартона и потолка проверяем закладные. Для улицы — ветер, осадки и уход. У светового указателя проектируем питание и доступ к обслуживанию.
Навигация не заменяет знаки безопасности. Эвакуацию, доступную среду и дорожные знаки проверяют с ответственным проектировщиком.
Проверка маршрута
Стрелка — до поворота, подтверждение номера — после. Проверяем оба направления движения, читаемость и единые названия помещений.
Навигация на объектах
Навигация в пространстве
Оцените читаемость цифр, надписей и стрелок на разных поверхностях: с близкого расстояния и из прохода.
Точные материалы, размеры и история заказов в исходной галерее не указаны. Их не определяем по фотографии.
Материал / поверхность / контраст
Металл, который читается
Для навигации важнее устойчивый контраст, чем максимальный блеск. Проверяем образец при том освещении, в котором человек увидит пиктограмма.
Нержавейка и алюминий
Шлифованная нержавейка рассеивает блики, зеркальная отражает окружение. Алюминий удобен для лёгких окрашенных панелей. Толщину выбирают по формату и креплению; марку металла и уличную защиту фиксируют в спецификации.
Латунь или золотистое покрытие
Латунь и нержавейка с золотистым покрытием — разные материалы. Для латуни согласуют финиш и изменение оттенка; для покрытия — образец, кромку и уход. Образец сохраняют для следующих партий.
Цвет под интерьер
Покраска позволяет кодировать этажи цветом. В задании указывают RAL, блеск и фактуру. Монитор передаёт цвет приблизительно: итоговый выбор — по физическому вееру и образцу рядом с отделкой.
Как наносят информацию
Гравировка с заполнением даёт контрастный текст, печать — сложную графику. Для прорезей проверяют перемычки и основание. При смене арендаторов удобна модульная панель: меняется одно название, а не весь список.
Когда нужен свет
В хорошо освещённом коридоре обычно достаточно контраста. В тёмном проходе можно использовать корпус с подсветкой символов через рассеиватель. Сплошное металлическое лицо свет не пропускает: для лицевого свечения нужны прорези и светопропускающие вставки. Контражур подсвечивает стену, но сам по себе не делает мелкий текст читаемым.
Перед согласованием серии
Сравните поверхности с двух направлений и проверьте контраст. Для света согласуйте питание, кабель и обслуживание. Калькулятор показывает сочетание, а не производственную цветопробу.
Рыночные ориентиры по Москве
Цены на металлические пиктограммы
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Плоский символ 120–180 мм, окрашенный алюминий | 1 800–3 200 ₽ | раскрой, окраска и скрытое крепление |
| Пиктограмма 120–180 мм, нержавейка | 2 800–4 900 ₽ | металл, обработка кромки и крепёж |
| Консольный двусторонний знак | 7 900–14 500 ₽ | корпус, два символа, кронштейн и подготовка к монтажу |
Диапазоны — модельные рыночные ориентиры для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗От маршрута до монтажа
Как появляется система
Начинаем с плана здания и списка помещений. Красивый металл не исправит стрелку, которая уводит посетителя не в тот коридор.
Планы этажей, названия помещений, маршруты и фото точек установки. Для сети — повторяемые и индивидуальные элементы.
Сверяем названия, стрелки, шрифт и контраст. Ведомость связывает панель, материал, размер и место на плане.
На серии сначала оцениваем типовой элемент: читаемость, кромку, финиш и способ нанесения. Изменения согласуют до запуска остальных деталей.
Сверяем маркировку по ведомости, упаковываем панели и крепёж. Доставку, доступ на объект, монтаж и приёмку планируем в согласованной последовательности.
Раскрой и обработка
По утверждённому файлу вырезают контур и отверстия. Обрабатывают кромки, проверяют размеры, плоскостность и крепёж. Направление шлифовки сохраняют одинаковым во всей серии.
Сборка и контроль
Гибку и сварку применяют для корпуса и кронштейна, а не каждой панели. Проверяют соединения, надписи, стрелки и цвет. У световой версии — свечение и доступ к обслуживанию.
Раскрой, отделка поверхности и сборка элементов навигации.

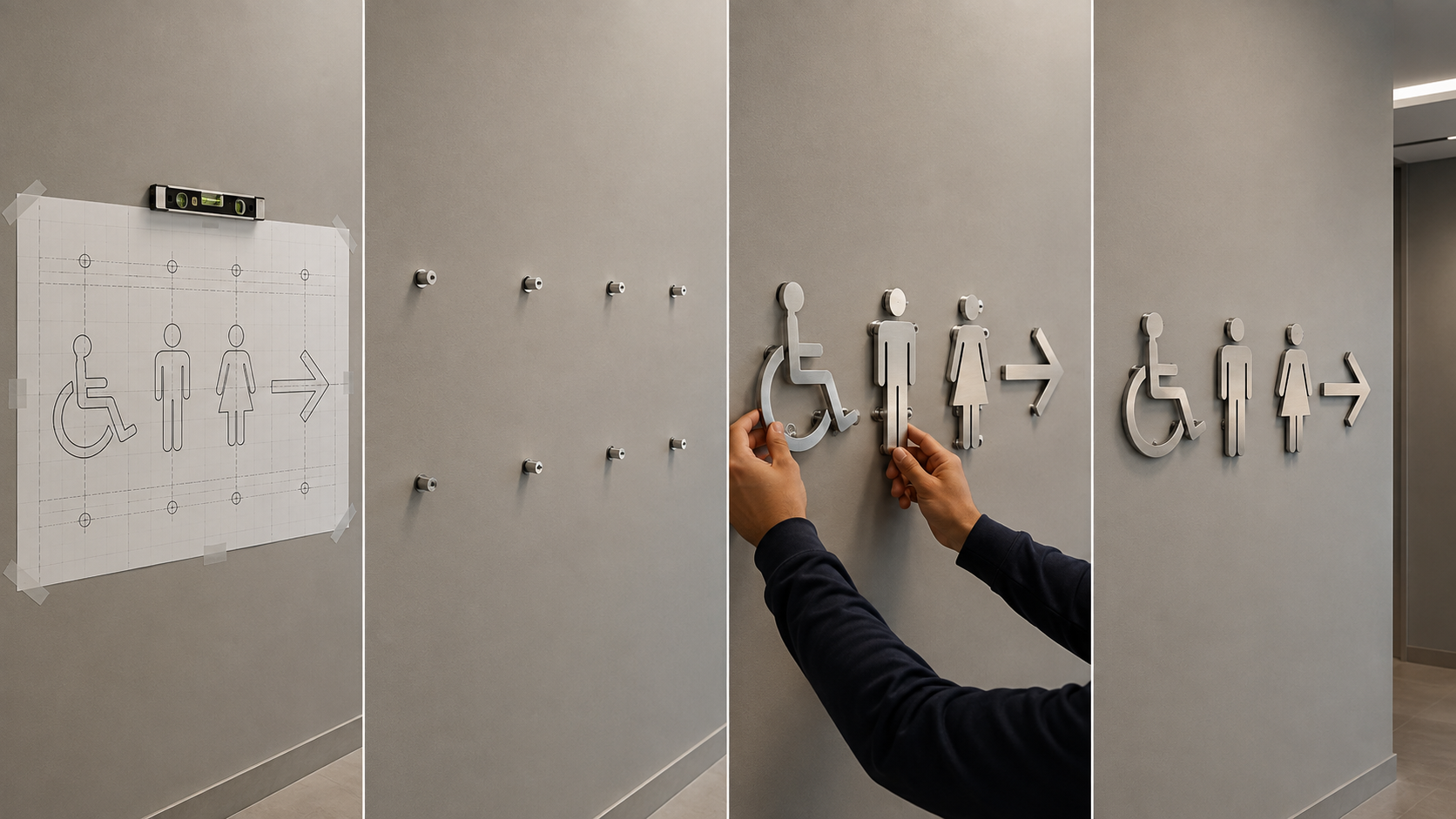

Четыре шага установки
Показана настенная панель на дистанционных держателях. Для консоли и подвеса крепление и нагрузку рассчитывают отдельно; подвесной потолок не заменяет несущую конструкцию.
Доставка и ответственность
Элементы маркируем по ведомости, защищаем поверхность, крепёж упаковываем отдельно. Для самостоятельной установки согласуем схему. До выезда проверяем готовность стен, пропуска и доступ. Доставка и монтаж — отдельные строки сметы.
Сроки и гарантия
График зависит от образца, тиража, отделки и комплектующих. Дату, оплату и гарантию фиксируем в договоре. В спецификации разделяем изделие, крепёж, электрику и монтаж; в инструкции — уход. Документы и приёмку согласуем до заказа.
Пример размещения на этаже
На снимках до и после установки видны номер этажа и диапазон квартир в одной композиции. Размеры, сроки и измеренный эффект не опубликованы.
Система, а не случайные значки
Как собираем единый набор символов
Пиктограмма должна узнаваться без подписи и не выпадать из архитектуры. До резки фиксируем модульную сетку, одинаковую оптическую массу, толщину штриха, радиусы, направление стрелок и правила масштабирования.
Оптический размер
Круг, человек и стрелка с одинаковым формальным габаритом выглядят по-разному. Корректируем их оптически, чтобы набор воспринимался ровным на стене.
Контраст
Шлифованный металл может сливаться со светлой стеной или ловить отражения. При необходимости добавляем тёмную подложку, окрашиваем металл или меняем дистанцию от основания.
Повторяемый монтаж
Для серии готовим шаблоны, маркировку и схему раскладки. Это снижает риск разного шага и наклона символов на разных этажах и объектах.
До расчёта / 07
Вопросы о металлических пиктограммах
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Какие пиктограммы можно изготовить?
Делаем знаки санузлов, доступной среды, лифтов, лестниц, гардероба, кассы, парковки и направлений движения. Для серии собираем единый комплект и ведомость размещения.
02Можно использовать фирменный стиль?
Да. Берём за основу вашу графику или разрабатываем нейтральную систему. Проверяем, чтобы символ оставался узнаваемым после упрощения, резки и уменьшения.
03Какой металл подходит для улицы?
Для улицы обычно выбирают нержавеющую сталь или окрашенный алюминий с подходящим креплением. Латунь используют там, где важен тёплый оттенок и предусмотрен уход.
04Как подобрать размер символа?
Учитываем дистанцию, скорость движения, высоту установки и соседний текст. Важен не только габарит, но и толщина штриха, свободное поле и контраст со стеной.
05Как крепятся отдельные символы?
На шпильки, тонкие дистанционные держатели или клеевую систему. Для повторяемого набора используем монтажный шаблон, чтобы сохранить сетку и межзнаковые расстояния.
06Можно сделать пиктограмму с подсветкой?
Можно добавить контражур или разместить символ на световой панели. Световой узел, питание и сервисный доступ проектируем отдельно от несветового металла.
07Что нужно для расчёта комплекта?
Нужны перечень символов, количество, размеры или дистанция чтения, материал стен и план размещения. Если есть брендбук, приложите исходные векторные файлы.
08От чего зависит цена?
От количества уникальных символов, размера, металла, финиша, крепления и тиража. Разработка системы, доставка, разметка и монтаж считаются отдельными позициями.
От одного указателя до системы
Обсудим вашу навигацию
Для точной сметы нужны список элементов, размеры и фото мест установки. Если система ещё не собрана, начнём с плана помещений и маршрутов посетителей.
Брендбук поможет выбрать шрифт и цвет. Ведомость разделит настенные, консольные и подвесные элементы: одинаковое оформление не означает одинаковую стоимость крепления.
