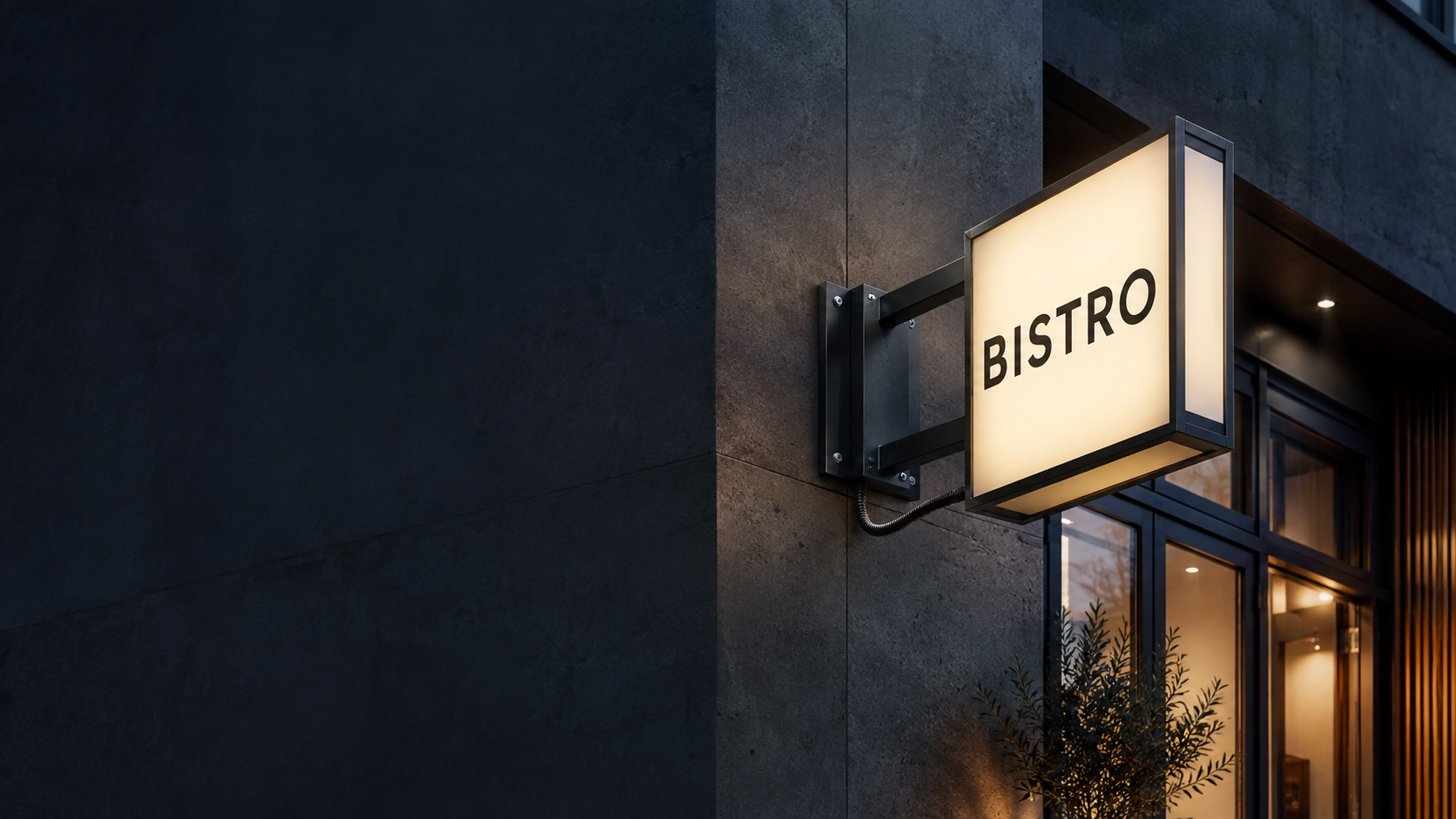

3D Рендер — двусторонний световой короб BISTRO
Световые короба · две стороны
Читаемость в двух направлениях и рассчитанный узел кронштейна.
Изготавливаем двусторонние световые короба и панели-кронштейны для фасадов и интерьеров. Проверяем вылет, массу, ветровую нагрузку, две световые стороны, электрику и безопасный проход.
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Три исхода / 02
Один фасад, надпись «ФОРМА» и зона 3,2 м. Сравниваются лицевая подсветка, контражур и комбинированный свет.
ЭкономичнееФОРМАдень · без светаУбирает корпус и электрику, но вечером зависит от внешнего освещения.
РекомендуемФОРМАдень + вечерСохраняет фактуру металла днём и отделяет силуэт от фасада вечером.
ЗаметнееФОРМАмаксимум светаДаёт более сильную вечернюю заметность, но добавляет электрику и стоимость.
Рендеры сравнивают глубину, поверхность и свет. Параметры фиксируются в макете и спецификации.
Неизвестное основание пока снижает определённость монтажа. Цена выше относится к изделию; крепление, техника и подключение считаются после проверки объекта.
Сохранить выбранный вариант в брифе →Плоский металл подходит для тонкого силуэта и хорошо освещённой точки: вечером он зависит от внешнего света.
Объёмный корпус даёт глубину и тень; до расчёта проверяются контур, крепление и доступ к основанию.
Подсветка нужна для вечерней работы: отдельно проектируются питание, кабель, отступ и сервисный доступ.
Диапазон работ
Выберите конструкцию и перейдите к настройке: тип корпуса и схема света сохранятся в расчёте.
Проектируембуквы · логотипы · подложки · пилоны · навигацию
3D Рендер — двусторонний световой короб «АТЕЛЬЕ».
Примеры решений
Показываем короб целиком: форму, световую часть, глубину, привязку к фасаду и читаемость с рабочей дистанции. По фотографии нельзя достоверно определить размер и стоимость чужого объекта.
Лицевая кассета из АКП остаётся непрозрачной, а свет проходит через фрезерованные буквы с акриловыми вставками. Такой вариант даёт спокойный фон и яркую надпись.
При разной высоте строк заранее проверяем межстрочный интервал и плотность засветки. Мелкие логотипы в нижней полосе требуют отдельной оценки по технологии.
Большой цветной знак можно собрать из нескольких акриловых вставок. В проекте указываем швы кассеты, направление раскроя и доступ к светотехнике.
На небольшой плоскости важнее не заполнить всё поле, а сохранить поля вокруг надписи и высоту штриха, которая читается с улицы.
Если габарит превышает формат листа, стыки и усиление закладываем в конструкторскую схему, а не маскируем уже на монтаже.
Шаг модулей подбираем после теста глубины, цвета внутренней поверхности и светопропускания акрила. Отдельно проверяем углы и узкие штрихи.
Визуальную привязку к фотографии, габаритный макет, схему свечения и состав сметы. Для сложного фасада добавим узел крепления и расположение точки питания. Если конструкция делится на модули, стыки и последовательность сборки будут показаны на чертеже.
Смотрите не только на цену за квадратный метр. Сверяйте толщину АКП, материал вставок, глубину, каркас, число светодиодов, блоки питания, гермовводы и сервисный доступ. Два одинаковых фото могут скрывать совершенно разную внутреннюю комплектацию.
Рассчитать короб по макету ↘Material lab / 04
Один и тот же оттенок меняется рядом с камнем, деревом, стеклом и при вечернем освещении. Поэтому финальный цвет подтверждается физическим образцом.
Среда и приёмка Учитываем эксплуатацию, а оттенок и шлифовку подтверждаем физическим образцом у фасада.
Зеркало отражает окружение, шлифовка выглядит спокойнее. Финиш фиксируем в спецификации.
Живой металл патинируется, декоративный тон стабильнее. Решение подтверждаем образцом.
Для крупных корпусов, подложек и фирменного цвета. Нужен веер или выкрас.
Рыночные ориентиры по Москве
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Двусторонний короб | 15 593–19 500 ₽/м² | две световые стороны; кронштейн и монтаж отдельно |
| Панель-кронштейн | от 18 950 ₽/м² | двусторонняя световая панель без нестандартного монтажа |
| Лайтбокс 50×100 см | от 26 800 ₽ | фиксированный габарит; комплектацию сверяем по смете |
Ориентиры проверены 07.09.2026 по открытым предложениям производителей. Это модель для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗До запуска
Векторный логотип, размер зоны, фотография строго напротив фасада, адрес, высота установки и сведения об основании. Если файла нет, начинаем с читаемой надписи и восстанавливаем контур отдельно.
AI, EPS, SVG, PDF или CDR с переведёнными в кривые шрифтами. Отмечаем светящиеся и непрозрачные участки, основные размеры и цветовые ориентиры. Тонкие линии и острые внутренние углы проверяем на допустимость фрезеровки и фиксации акрила.
Общий вид, крупный план облицовки, зона подключения, глубина откосов и препятствия. Для высотных работ нужны условия подъезда и время допуска. Если за облицовкой неизвестное основание, закладываем обследование или пробное крепление.
Согласованный вид днём и ночью, габаритный чертёж, конструктив, спецификация материалов, цена, срок, границы монтажа и критерии приёмки. Изменения после согласования фиксируем новой редакцией макета, чтобы производство и монтаж работали с одной версией.
Как собираем двусторонний световой короб
Один и тот же короб проходит разметку, установку несущего каркаса, подключение и приёмку. На реальном объекте состав работ уточняется после обследования основания.
Переносим оси и точки крепления по шаблону.
Ставим анкеры и несущий контур по материалу стены.
Подключаем линии, проверяем защиту и сервисный доступ.
Сверяем геометрию, свет, крепление и комплект документов.
Технический разбор
Двусторонний короб работает как консоль: вес и ветровая нагрузка действуют на стену через вылет. Поэтому внешний вид нельзя отделять от расчёта металла, сварных швов, крепежа и основания.
Проверяем расстояние от стены, высоту нижней точки и траекторию людей. Короб не должен конфликтовать с дверью, козырьком или соседней вывеской.
Крепление к бетону, кирпичу, вентфасаду или металлической закладной решается по-разному. Фото и размеры стены нужны до фиксации сметы.
Модули и внутренние поверхности располагаем так, чтобы обе панели светились равномерно. Проводка не должна создавать тени и мешать съёму лица.
Сценарий просмотра
Макет примеряем не только фронтально. Смотрим подход слева и справа, дистанцию, высоту, соседние носители и фон. Для короткой панели особенно важны поля вокруг слова и ширина штриха.
Фотографии улицы в обе стороны помогают выбрать габарит и высоту. На узком тротуаре чрезмерный вылет создаёт риск и ухудшает обзор.
Проверяем зеркальное восприятие двух макетов, ориентацию стрелок и номера. Технические поля не должны попадать в видимую часть.
Сверяем яркость с окружением и проверяем засветку торцов. Две стороны должны выглядеть одинаково при рабочем напряжении.
До расчёта / 07
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘Он читается в двух направлениях и чаще устанавливается перпендикулярно стене. Нагрузка передаётся через кронштейн, поэтому считаются масса, вылет и основание.
Да, если макеты имеют одинаковую технологическую совместимость. Проверяем поля, ориентацию, цветопередачу и сервисный доступ к каждой панели.
По размеру и массе короба, вылету, ветровой зоне, стене и крепежу. Для крупной конструкции может потребоваться отдельная металлическая закладная.
Внутри обслуживаемого корпуса либо в доступной защищённой зоне. Кабельный маршрут и возможность замены фиксируем до производства.
Да, но радиусы, жёсткость рамки и съём панелей проверяются в чертеже. Сложный контур влияет на трудоёмкость корпуса и кронштейна.
Размер, два макета или один общий, фотография стены, высота, желаемый вылет, материал основания, режим работы и точка подключения.
Рыночный ориентир относится к указанному изделию или площади. Индивидуальный кронштейн, доставка, монтаж, подъём, электрика и усиление стены считаются отдельно.
Проверяем обе панели, равномерность света, геометрию корпуса, крепёж, электрические соединения и читаемость с двух направлений.
Проектный бриф / 08
Прикрепите фотографию фасада и векторный макет. Габарит, тип лицевой части и монтаж из калькулятора будут приложены к заявке.
