Настенный
У двери, лифта или на развилке. Плоская панель занимает мало места. Крепление выбирают по основанию; дистанционные держатели дают зазор, скрытые — спокойный контур без видимых шляпок.

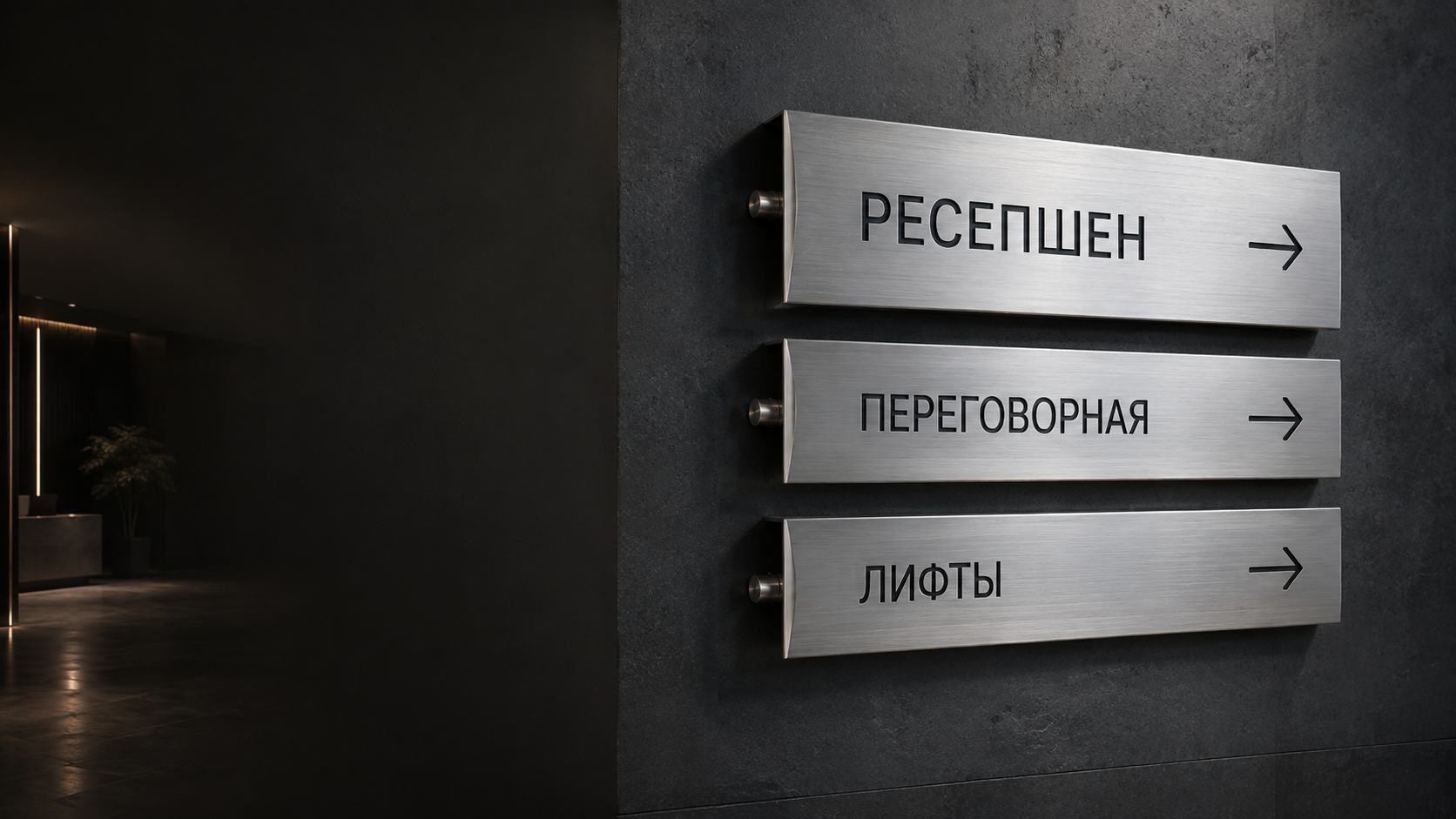

3D Рендер — металлические указатели для офиса
Металлические указатели · указатели
Металлические
указатели
Направление читается до того, как посетитель успевает остановиться.
Проектируем настенные, подвесные и консольные указатели. Согласуем расстояние чтения, стрелки, металл, поверхность, крепёж и правила для всей системы.
01Примеркаразмер и пропорции02Материалыповерхность и конструкция03Сметаизделие и монтаж отдельно
- Регион
- Москва и МО
- Для расчёта
- Текст, высота, фото
Соберите свой указатель
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Конструкция
Указатель на своём месте
Сначала определяем, откуда человек смотрит. Табличка возле двери и направление над проходом решают разные задачи — одним форматом их не заменить.
Консольный
Выступает перпендикулярно стене и читается с двух сторон. Нужны жёсткий кронштейн, свободный проход и проверка основания. В смете две стороны учитываются как одно изделие.
Подвесной
Располагается над маршрутом, когда стена далеко. Подвесы крепят к несущему основанию. На изображении световой вариант; кнопка рассчитывает базовый несветовой, светотехнику — отдельно.
3D Рендер — металлический навигационный указатель. Размеры, цвет и крепление каждого исполнения согласуются по проекту.
Для проектировщика и закупки
Что фиксируем в спецификации
Каждому изделию — номер, макет и место на плане.
Геометрия и нагрузка
Указываем габариты, толщину, массу и крепёж; у консоли — вылет, у подвеса — длину. Нагрузку проверяют по конструкции и основанию.
20–120 × 10–80 см — границы калькулятора, не производства. Гибы, прорези и допуски согласуют по макету.
Основание и эксплуатация
Для гипсокартона и потолка проверяем закладные. Для улицы — ветер, осадки и уход. У светового указателя проектируем питание и доступ к обслуживанию.
Указатели не заменяет знаки безопасности. Эвакуацию, доступную среду и дорожные знаки проверяют с ответственным проектировщиком.
Проверка маршрута
Стрелка — до поворота, подтверждение номера — после. Проверяем оба направления движения, читаемость и единые названия помещений.
Указатели на объектах
Указатели в пространстве
Оцените читаемость цифр, надписей и стрелок на разных поверхностях: с близкого расстояния и из прохода.
Сравните форму, контраст и расположение элементов. Материал, размеры и крепление для вашего объекта фиксируем в спецификации.
Материал / поверхность / контраст
Металл, который читается
Для навигации важнее устойчивый контраст, чем максимальный блеск. Проверяем образец при том освещении, в котором человек увидит указатель.
Нержавейка и алюминий
Шлифованная нержавейка рассеивает блики, зеркальная отражает окружение. Алюминий удобен для лёгких окрашенных панелей. Толщину выбирают по формату и креплению; марку металла и уличную защиту фиксируют в спецификации.
Латунь или золотистое покрытие
Латунь и нержавейка с золотистым покрытием — разные материалы. Для латуни согласуют финиш и изменение оттенка; для покрытия — образец, кромку и уход. Образец сохраняют для следующих партий.
Цвет под интерьер
Покраска позволяет кодировать этажи цветом. В задании указывают RAL, блеск и фактуру. Монитор передаёт цвет приблизительно: итоговый выбор — по физическому вееру и образцу рядом с отделкой.
Как наносят информацию
Гравировка с заполнением даёт контрастный текст, печать — сложную графику. Для прорезей проверяют перемычки и основание. При смене арендаторов удобна модульная панель: меняется одно название, а не весь список.
Когда нужен свет
В хорошо освещённом коридоре обычно достаточно контраста. В тёмном проходе можно использовать корпус с подсветкой символов через рассеиватель. Сплошное металлическое лицо свет не пропускает: для лицевого свечения нужны прорези и светопропускающие вставки. Контражур подсвечивает стену, но сам по себе не делает мелкий текст читаемым.
Перед согласованием серии
Сравните поверхности с двух направлений и проверьте контраст. Для света согласуйте питание, кабель и обслуживание. Калькулятор показывает сочетание, а не производственную цветопробу.
Рыночные ориентиры по Москве
Цены на металлические указатели
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Настенный 400×150 мм | 6 900–11 000 ₽ | металл, графика и скрытый крепёж |
| Консольный двусторонний | 12 500–21 000 ₽ | две стороны, кронштейн и комплект крепежа |
| Подвесной до 1000 мм | 19 800–34 000 ₽ | панель, подвесы и монтажный комплект |
Диапазоны — модельные рыночные ориентиры для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗От маршрута до монтажа
Как появляется система
Начинаем с плана здания и списка помещений. Красивый металл не исправит стрелку, которая уводит посетителя не в тот коридор.
Планы этажей, названия помещений, маршруты и фото точек установки. Для сети — повторяемые и индивидуальные элементы.
Сверяем названия, стрелки, шрифт и контраст. Ведомость связывает панель, материал, размер и место на плане.
На серии сначала оцениваем типовой элемент: читаемость, кромку, финиш и способ нанесения. Изменения согласуют до запуска остальных деталей.
Сверяем маркировку по ведомости, упаковываем панели и крепёж. Доставку, доступ на объект, монтаж и приёмку планируем в согласованной последовательности.
Раскрой и обработка
По утверждённому файлу вырезают контур и отверстия. Обрабатывают кромки, проверяют размеры, плоскостность и крепёж. Направление шлифовки сохраняют одинаковым во всей серии.
Сборка и контроль
Гибку и сварку применяют для корпуса и кронштейна, а не каждой панели. Проверяют соединения, надписи, стрелки и цвет. У световой версии — свечение и доступ к обслуживанию.
Раскрой, отделка поверхности и сборка элементов навигации.
Четыре шага установки
Показана настенная панель на дистанционных держателях. Для консоли и подвеса крепление и нагрузку рассчитывают отдельно; подвесной потолок не заменяет несущую конструкцию.
Доставка и ответственность
Элементы маркируем по ведомости, защищаем поверхность, крепёж упаковываем отдельно. Для самостоятельной установки согласуем схему. До выезда проверяем готовность стен, пропуска и доступ. Доставка и монтаж — отдельные строки сметы.
Сроки и гарантия
График зависит от образца, тиража, отделки и комплектующих. Дату, оплату и гарантию фиксируем в договоре. В спецификации разделяем изделие, крепёж, электрику и монтаж; в инструкции — уход. Документы и приёмку согласуем до заказа.
Пример размещения на этаже
На снимках до и после установки видны номер этажа и диапазон квартир в одной композиции. Размеры, сроки и измеренный эффект не опубликованы.
Сначала маршрут
Как указатель помогает принять решение
Хороший указатель не украшает стену отдельно от пространства. Он появляется в точке выбора, показывает одно понятное действие и остаётся читаемым в движении. Поэтому до дизайна мы проверяем сценарий посетителя, направления подхода и места, где маршрут может оборваться.
Точка выбора
Ставим указатель до развилки, а не после неё. Стрелка, направление и расстояние до следующего подтверждающего знака работают как единая цепочка.
Иерархия
Главное направление крупнее второстепенных пояснений. Не перегружаем панель списком, который невозможно прочитать на ходу.
Масштабирование
Заранее задаём сетку, поля, шрифт и правила для длинных названий, чтобы новые указатели добавлялись без redesign всей системы.
До расчёта / 07
Вопросы о металлических указателях
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Какие металлические указатели вы делаете?
Настенные, подвесные, консольные, дверные и напольные. Формат выбираем по маршруту, направлению подхода, расстоянию чтения и основанию.
02Какой металл подходит для офиса?
Для нейтральной современной системы часто используют шлифованную нержавеющую сталь или окрашенный алюминий. Латунь добавляет тёплый акцент и требует согласования ухода.
03Можно сделать указатели в фирменном цвете?
Да. Металл окрашиваем по RAL, а графику наносим печатью, плёнкой, гравировкой или накладными элементами. Цвет подтверждаем по физическому вееру.
04Как рассчитать размер текста?
Учитываем дистанцию, угол подхода, освещённость и длину надписи. Длинные названия проверяем в натуральном масштабе до раскроя.
05Как крепят консольные указатели?
Кронштейн рассчитываем по массе, вылету и основанию. Для стекла, гипсокартона, камня и вентилируемого фасада нужны разные узлы.
06Что нужно прислать для расчёта?
План помещения или маршрутов, список надписей, желаемые размеры, фирменные цвета и фотографии мест установки. Для тиража полезна ведомость всех указателей.
От одного указателя до системы
Обсудим вашу навигацию
Для точной сметы нужны список элементов, размеры и фото мест установки. Если система ещё не собрана, начнём с плана помещений и маршрутов посетителей.
Брендбук поможет выбрать шрифт и цвет. Ведомость разделит настенные, консольные и подвесные элементы: одинаковое оформление не означает одинаковую стоимость крепления.
