Прорезной короб
Лицевая кассета из АКП остаётся непрозрачной, а свет проходит через фрезерованные буквы с акриловыми вставками. Такой вариант даёт спокойный фон и яркую надпись.

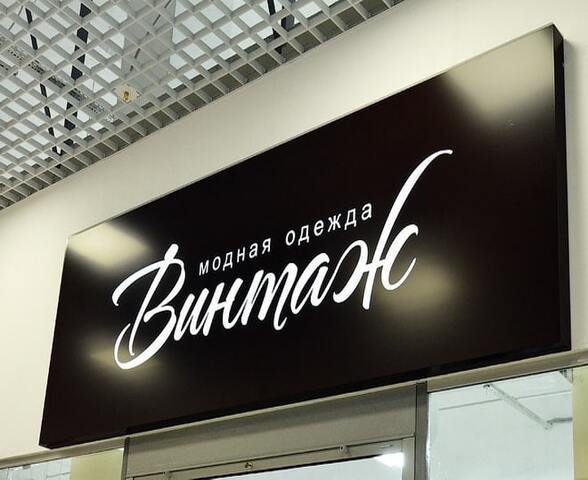

Композитный световой короб на фасаде
Световые короба · композит
Световые короба
из композита
Сравните прорезной АКП, акриловое лицо и буквы на композитной подложке — с габаритом, свечением и ориентиром цены.
Проектируем и производим световые короба из АКП для фасадов и интерьеров. Покажем кассету, каркас, акрил, свет, крепление и сервисный доступ.
01Привязка к фасадугабарит и положение02Три типа лицевой частиАКП · акрил · буквы03Понятная сметаизделие · свет · монтаж
- Регион
- Москва и МО
- Для расчёта
- Макет, габарит, фото
Рассчитайте световой короб
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.

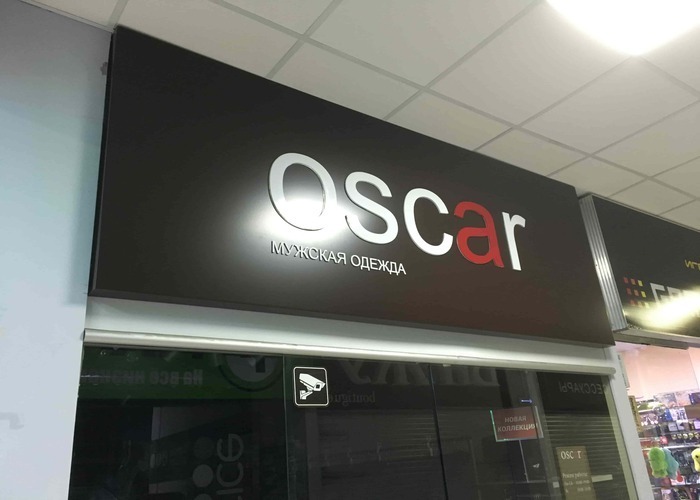

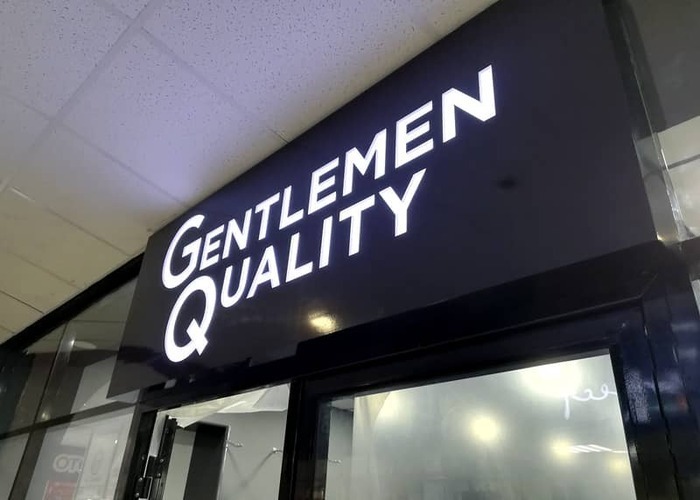

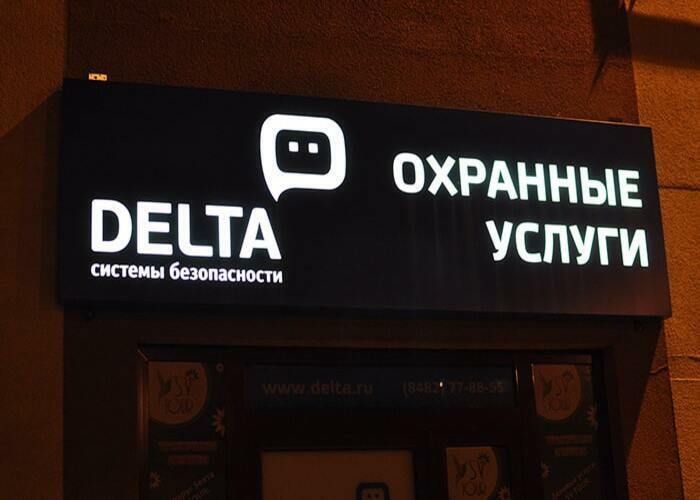

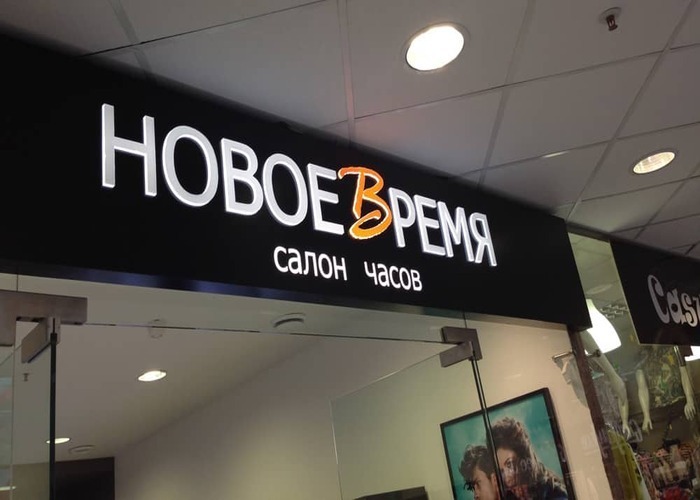

Примеры решений
Композитные короба на объектах
Показываем короб целиком: форму, световую часть, глубину, привязку к фасаду и читаемость с рабочей дистанции. По фотографии нельзя достоверно определить размер и стоимость чужого объекта.
Две строки и марки
При разной высоте строк заранее проверяем межстрочный интервал и плотность засветки. Мелкие логотипы в нижней полосе требуют отдельной оценки по технологии.
Знак и текст
Большой цветной знак можно собрать из нескольких акриловых вставок. В проекте указываем швы кассеты, направление раскроя и доступ к светотехнике.
Компактный фасад
На небольшой плоскости важнее не заполнить всё поле, а сохранить поля вокруг надписи и высоту штриха, которая читается с улицы.
Длинная кассета
Если габарит превышает формат листа, стыки и усиление закладываем в конструкторскую схему, а не маскируем уже на монтаже.
Равномерный свет
Шаг модулей подбираем после теста глубины, цвета внутренней поверхности и светопропускания акрила. Отдельно проверяем углы и узкие штрихи.
Фигурный контур
Форма может повторять знак или архитектурную ось. Для расчёта важны внешний периметр, глубина борта, каркас и способ обслуживания.
Контрастная кассета
Тёмная лицевая поверхность работает как фон для белого света. Днём читаемость держится на контрасте материала, ночью — на ширине светящихся штрихов и отсутствии паразитной засветки.
Что пришлём до запуска
Визуальную привязку к фотографии, габаритный макет, схему свечения и состав сметы. Для сложного фасада добавим узел крепления и расположение точки питания. Если конструкция делится на модули, стыки и последовательность сборки будут показаны на чертеже.
Как сравнить варианты
Смотрите не только на цену за квадратный метр. Сверяйте толщину АКП, материал вставок, глубину, каркас, число светодиодов, блоки питания, гермовводы и сервисный доступ. Два одинаковых фото могут скрывать совершенно разную внутреннюю комплектацию.
Рассчитать короб по макету ↘АКП · акрил · светотехника
Из чего состоит композитный короб
Композит — это материал лицевой кассеты, а не вся конструкция. Жёсткость задаёт каркас, свет формируют модули и глубина, а внешний вид — раскрой, фрезеровка, вставки и окраска видимых деталей.
Алюминиевая композитная панель
Лёгкая многослойная панель фрезеруется и гибко формуется в кассету. Для улицы выбираем марку, толщину наружного алюминиевого слоя и покрытие, рассчитанные на среду применения.
Акриловые вставки
Молочный или цветной акрил выводит свет через прорезь. Толщина и ширина бортика должны удерживать вставку и не давать заметной тени по краю.
Каркас и задник
Профиль принимает вес, ветровую нагрузку и монтажные усилия. Задник закрывает электрику и обеспечивает доступ к модулям и блокам питания.
| Узел | Что указываем | Что проверяем |
|---|---|---|
| Лицевая кассета | Марка АКП, толщина, цвет и направление листа | Улица или интерьер, формат листа, радиусы гиба |
| Прорезь | Контур, ширина штриха, способ фиксации акрила | Читаемость, перемычки, тени по краю |
| Свет | Модули, цветовая температура, шаг и блоки питания | Равномерность, нагрев, запас мощности |
| Каркас | Профиль, соединения, задник, сервисные люки | Жёсткость, коррозионная совместимость, доступ |
| Монтаж | Основание, анкеры, закладные, кабельная трасса | Несущая способность и безопасный подъём |
Цвет днём и ночью
Покрытие АКП задаёт дневной вид, а световой акрил — ночной. Они не обязаны совпадать по оттенку. Перед производством согласуем оба состояния и, если цвет критичен, делаем тестовый фрагмент.
Глубина короба
Слишком малая глубина даёт точки и полосы, слишком большая увеличивает массу и вылет от фасада. Размер выбираем по ширине светящейся зоны, оптике модулей и доступу для обслуживания.
Ориентиры по Москве
Цена светового короба из композита
Диапазоны нужны для ранней оценки бюджета. Это не фиксированный прайс: одинаковая площадь может иметь разную стоимость из-за числа прорезей, сложного контура, каркаса, электрики и условий монтажа.
| Исполнение | Ориентир за м² | Короб 2,4 × 0,8 м | Что влияет сильнее всего |
|---|---|---|---|
| Несветовая кассета из АКП | 22 000–32 000 ₽ | 42 000–61 000 ₽ | Каркас, гибы, стыки |
| Прорезной световой короб | 38 000–56 000 ₽ | 73 000–108 000 ₽ | Фрезеровка, акрил, модули |
| С акриловым лицом | 34 000–49 000 ₽ | 65 000–94 000 ₽ | Формат акрила, глубина, свет |
| Буквы на композитной подложке | 48 000–72 000 ₽ | 92 000–138 000 ₽ | Буквы, каркас, кабельная разводка |
Диапазоны сопоставлены по открытым предложениям московских изготовителей с разной комплектацией и используются как модельный ориентир, а не как измеренная средняя. Макет, доставка, подъём, демонтаж, подготовка питания, налоги и монтаж считаются отдельно.
Что входит в базовый расчёт
Лицевая кассета простой прямоугольной формы, каркас, задник, стандартная фрезеровка, светодиодные модули и блоки питания с технологическим запасом, сборка и проверка в цехе. Комплектацию всё равно фиксируем строками.
Что меняет бюджет
Фигурный контур, малые прорези, цветной или формованный акрил, крупный габарит со стыками, усиленный каркас, сложный доступ, ночные работы, автовышка, длинная трасса и восстановление отделки фасада.
Монтаж не прячем в цене изделия
Сначала определяем основание, высоту установки, зону разгрузки и подъёма, необходимость демонтажа, закладных и согласования работ с управляющей организацией. После этого выдаём отдельную строку монтажа.
Как читать смету
Площадь — только начало. Просите указать марку и толщину АКП, профиль каркаса, тип акрила, светотехнику, количество и размещение блоков питания, длину кабеля, крепёж, упаковку и гарантийные границы.
До запуска
Какие данные нужны для проекта
Векторный логотип, размер зоны, фотография строго напротив фасада, адрес, высота установки и сведения об основании. Если файла нет, начинаем с читаемой надписи и восстанавливаем контур отдельно.
Макет
AI, EPS, SVG, PDF или CDR с переведёнными в кривые шрифтами. Отмечаем светящиеся и непрозрачные участки, основные размеры и цветовые ориентиры. Тонкие линии и острые внутренние углы проверяем на допустимость фрезеровки и фиксации акрила.
Объект
Общий вид, крупный план облицовки, зона подключения, глубина откосов и препятствия. Для высотных работ нужны условия подъезда и время допуска. Если за облицовкой неизвестное основание, закладываем обследование или пробное крепление.
Результат
Согласованный вид днём и ночью, габаритный чертёж, конструктив, спецификация материалов, цена, срок, границы монтажа и критерии приёмки. Изменения после согласования фиксируем новой редакцией макета, чтобы производство и монтаж работали с одной версией.
Производство и монтаж
Как короб ставят на фасад
Один и тот же короб проходит разметку, установку несущего каркаса, подключение и приёмку. На реальном объекте состав работ уточняется после обследования основания.
Разметка
Переносим оси и точки крепления по шаблону.
Каркас
Ставим анкеры и несущий контур по материалу стены.
Электрика
Подключаем линии, проверяем защиту и сервисный доступ.
Приёмка
Сверяем геометрию, свет, крепление и комплект документов.
Технический разбор
Как короб собирают в цехе
Производство начинается не с резки листа, а с проверки развёртки. Учитываем гибы, компенсацию размеров, места стыков, усиление и сервисные точки.
Фрезеровка и гибка АКП
На ЧПУ раскрываем контур и V-образные канавки под гиб. Перемычки вокруг букв рассчитываем так, чтобы лицо не потеряло жёсткость. После гибки проверяем диагонали и плоскость кассеты.
Сборка каркаса
Профиль режем по карте, соединяем с учётом дренажа и сервисного доступа. Материалы и крепёж не должны создавать коррозионную пару. Точки подвеса не проходят через слабые участки кассеты.
Световой тест
Раскладываем модули по оптике и глубине, собираем контрольный участок, проверяем яркость, тени, нагрев и работу блоков. Белый свет согласуем по цветовой температуре, цветной — по образцу.
Вставки и герметизация
Акрил ставим так, чтобы температурное расширение не выдавливало контур и не открывало щели. Клей, механическая фиксация и уплотнения выбираются как единый узел. На улице вода не должна задерживаться внутри кассеты или стекать на электронику.
Контроль перед упаковкой
Сверяем габариты, диагонали, швы, покрытие, равномерность света, полярность, маркировку цепей и комплектность. Съёмные элементы и крепёж подписываем по схеме. В упаковке защищаем лицевую плоскость, углы и выступающие вставки.
Фасад и регламент
Что проверить до монтажа
Для Москвы внешний вид и размещение вывески сверяют с требованиями 902‑ПП и архитектурной ситуацией конкретного здания. Мы не заменяем официальное согласование и не обещаем допустимость по одной фотографии.
Габарит и положение
Проверяем информационное поле, отступы от архитектурных деталей, витрин и соседних конструкций. Если на доме есть утверждённая концепция, проект должен ей соответствовать. Отдельно оцениваем, не закрывает ли короб номер дома, навигацию, вентиляцию или доступ к инженерным узлам.
Ответственность сторон
В смете фиксируем, кто предоставляет основание для размещения, кто согласует доступ и отключение питания, кто отвечает за проектную документацию и восстановление отделки. Время работ, шум, перекрытие прохода и использование подъёмника согласуются до выезда, а не на месте.
После запуска
Обслуживание и гарантия
Световой короб должен открываться без разрушения фасада. Сервисный сценарий закладываем в конструкцию: доступ к блокам, съёмная часть, маркировка цепей и безопасное отключение.
Гарантийный случай
Оцениваем по причине: электроника, соединение, герметизация, покрытие или механическое воздействие. Условия, срок и исключения записываются в договоре и спецификации. Если дефект связан с внешним питанием, основанием или сторонним вмешательством, сначала нужен осмотр.
Плановый осмотр
После сезона полезно проверить крепёж, гермовводы, дренаж, состояние кабеля и равномерность света. Загрязнение лицевой части снижает яркость и меняет цвет. Для высокой установки заранее определяем, кто обеспечивает доступ и можно ли обслуживать короб без автовышки.
Ремонтопригодность
Тип модулей, мощность блоков и схема подключения сохраняются в паспорте проекта. Это сокращает диагностику и не заставляет разбирать всю конструкцию ради одного узла. Запасные элементы подбираются по электрическим и световым параметрам, а не только по внешнему виду.
Связанные решения
Выберите соседний тип конструкции
До расчёта / 07
Вопросы о композитных коробах
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Сколько стоит композитный световой короб?
Для предварительной оценки используем площадь и тип лицевой части. На итог влияют фрезеровка, акрил, каркас, глубина, светотехника, стыки, питание и монтаж. Точную смету составляем после проверки макета и объекта.
02Чем короб из АКП отличается от акрилового?
У прорезного короба непрозрачная композитная кассета, свет проходят только буквы и знак. У акрилового короба светится вся лицевая панель; крупный формат может требовать швов или натяжного материала.
03Можно ли сделать короб сложной формы?
Да, если радиусы, стыки и жёсткость можно реализовать в выбранной толщине. Конструктор проверяет развёртку, каркас, технологические перемычки и способ обслуживания до раскроя.
04Как добиться равномерной подсветки?
Подбираем глубину, оптику и шаг модулей, учитываем отражение внутри корпуса и светопропускание вставок. Перед отгрузкой делаем световой тест и проверяем узкие штрихи и углы.
05Что нужно для расчёта и монтажа?
Нужны векторный макет, габарит, фотография места, адрес, высота установки, сведения об основании и точке питания. Для сложного фасада потребуется обследование и согласование доступа.
Проектный бриф / 08
Получить расчёт светового короба
Прикрепите фотографию фасада и векторный макет. Габарит, тип лицевой части и монтаж из калькулятора будут приложены к заявке.
В результате запроса
- примерка на фотографии;
- варианты конструкции и света;
- отдельная стоимость изделия и монтажа;
- список недостающих замеров.
Для точной сметы на композитный световой короб нужны габариты, глубина, способ свечения, цвет композита и файл лицевой графики. По фотографии места установки проверим основание, вывод питания, высоту работ и возможность обслуживания. Каркас, светотехника, лицевая часть, доставка и монтаж фиксируются отдельными строками расчёта. До производства согласуем раскрой, расположение стыков и сервисных люков, чтобы короб можно было безопасно обслуживать после установки.
