Снимаем контрольные размеры, отмечаем несущие зоны, дверные зазоры, кабельные выходы и уровень чистовой отделки. Фото помогает оценке, но не заменяет размеры и состав основания.

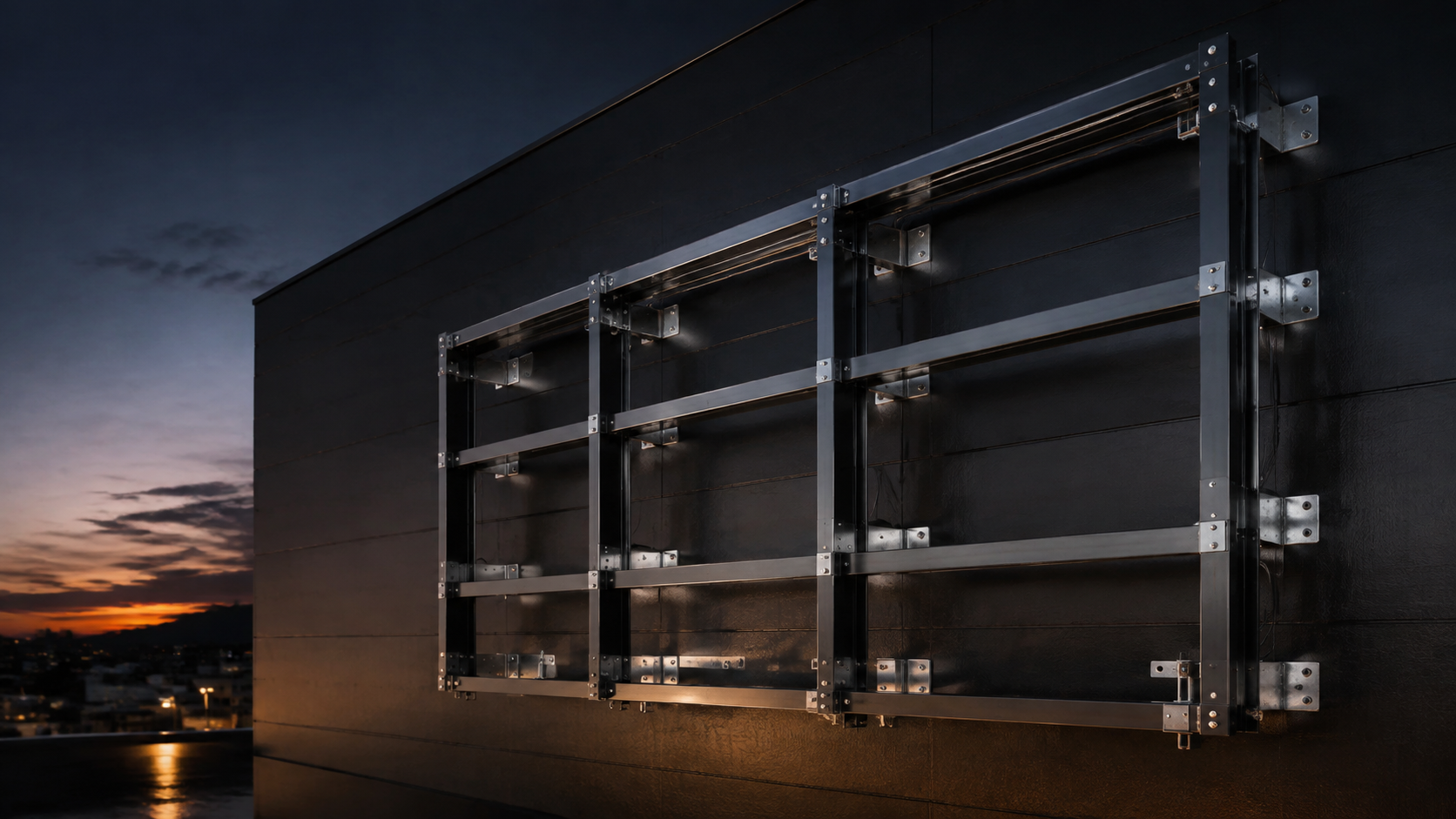

3D Рендер — стальной металлокаркас для фасадной вывески
Конструкции из металла · несущая основа
Металлокаркасы
для вывесок
Каркас держит геометрию вывески, ветровую нагрузку и доступ к обслуживанию.
Проектируем и изготавливаем сварные и сборные металлокаркасы под буквы, короба и облицовку. До производства фиксируем габарит, массу, основание, вылет, антикоррозионную защиту и монтажные узлы.
01Примеркаразмер и пропорции02Материалыповерхность и конструкция03Сметаизделие и монтаж отдельно
- Регион
- Москва и МО
- Для расчёта
- Эскиз, размеры, объект
Рассчитайте металлокаркас
Калькулятор загружается. Стоимость и состав работ можно сравнить в таблице цен.
Диапазон работ
Виды световых металлических вывесок
Выберите конструкцию и перейдите к настройке: тип корпуса и схема света сохранятся в расчёте.
Проектируембуквы · логотипы · подложки · пилоны · навигацию
01 / буквыПлоские буквыМеталл без корпуса — чистый силуэт и дневной контраст.Настроить →02 / буквыОбъёмные буквыГлубина, световое лицо или комбинированная подсветка.Настроить →03 / фирменный знакЛоготипы и знакиПокажем ваш файл на фасаде без изменения пропорций.Загрузить логотип →04 / единый модульБуквы на подложкеКонтрастный фон, скрытая проводка и быстрый монтаж.Настроить →05 / территорияПилоны и навигацияСистема носителей для входа, парковки и маршрута.Обсудить систему →
3D Рендер — стальной металлокаркас для фасадной вывески.

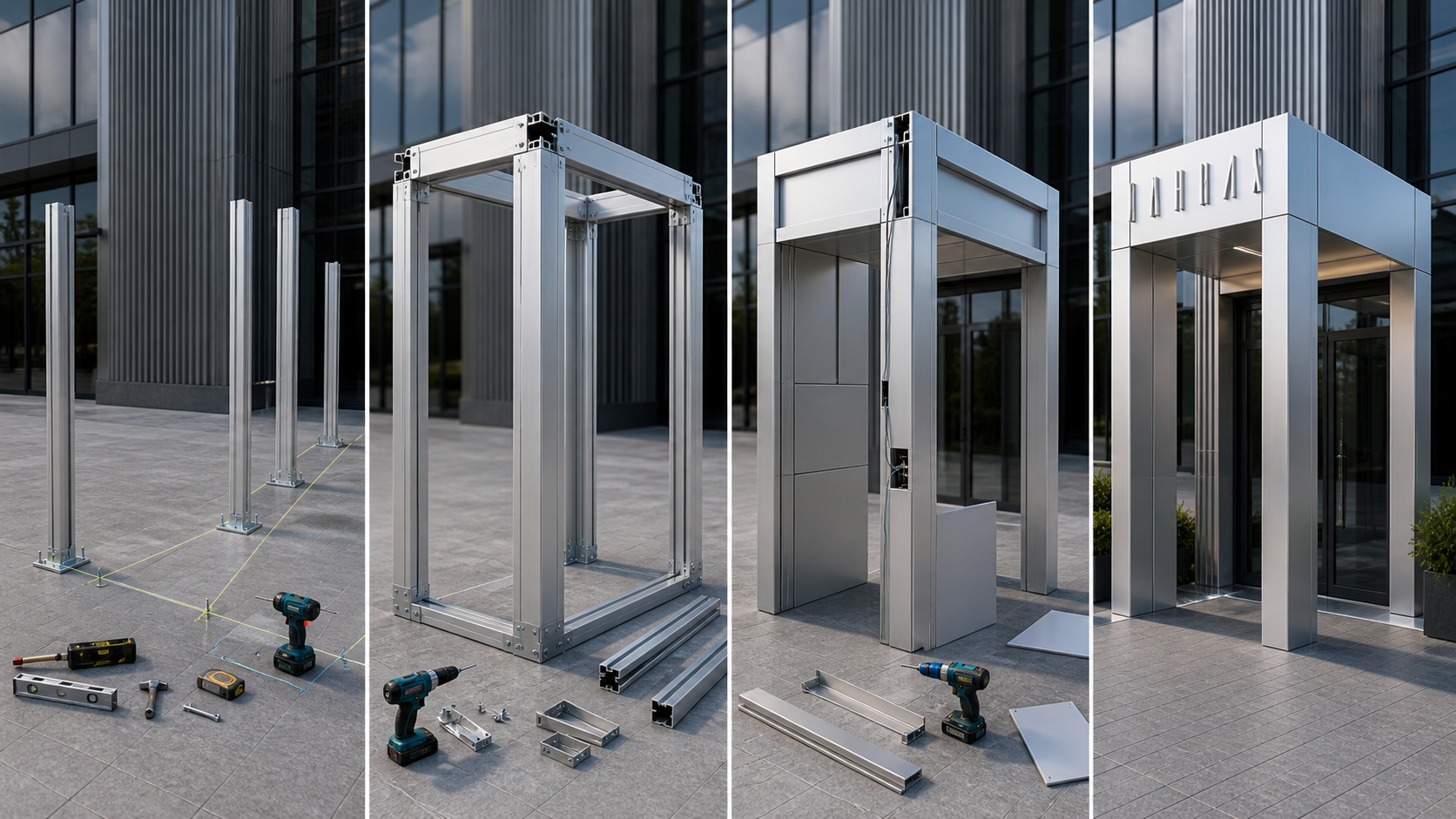

Сборка и установка
Как конструкция встаёт на объект
Монтаж начинается в чертеже. Размер секций, направление стыков и доступ к крепежу должны учитывать занос, подъём и реальное основание, иначе лёгкий материал не спасает от дорогой переделки.
Секции
Промаркированные элементы собираются в заданном порядке. Стыки примеряются в цехе, поэтому на объекте не приходится расширять отверстия или подпиливать лицевой профиль.
Приёмка
Проверяем геометрию, устойчивость, внешний вид, крепёж, комплектность и работу заполнения или света. Повреждённое при монтаже покрытие устраняется до сдачи.
Решения и компоновки
Металлокаркасы для вывесок в проектах
Форма похожа только издалека. Внутри меняются профиль, заполнение, способ соединения и требования к монтажу. Показываем типовые задачи, чтобы быстрее определить подходящую схему.

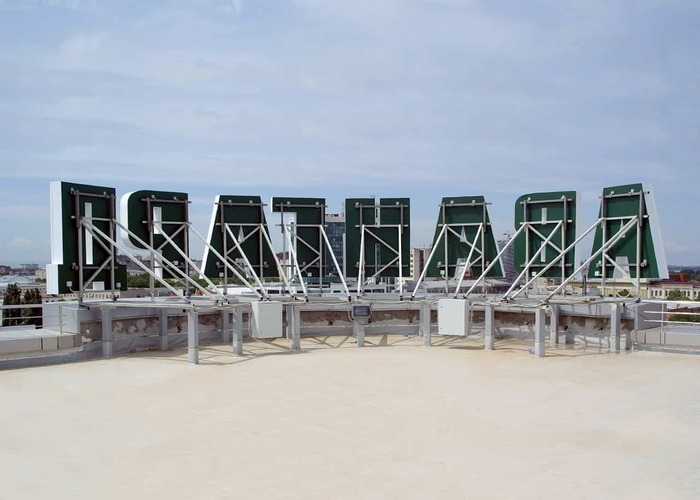

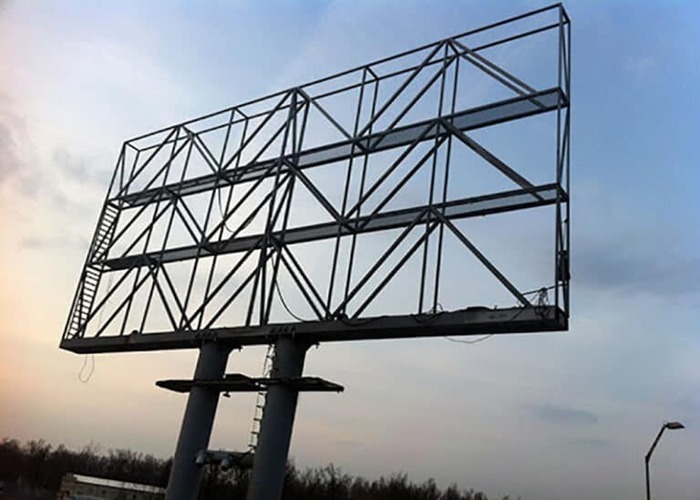

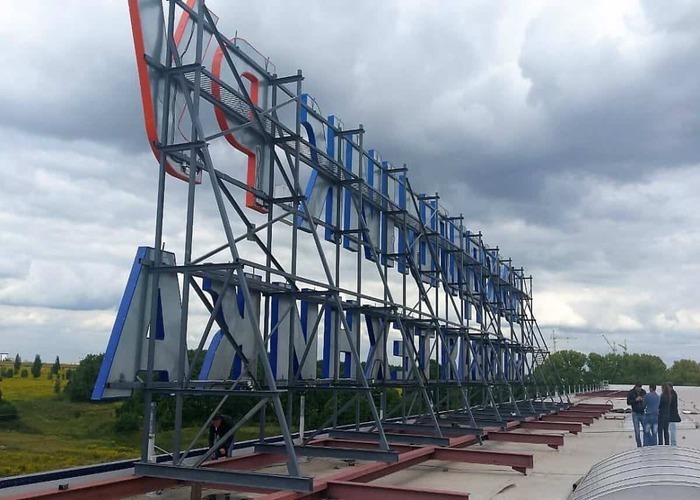

01 / фасад

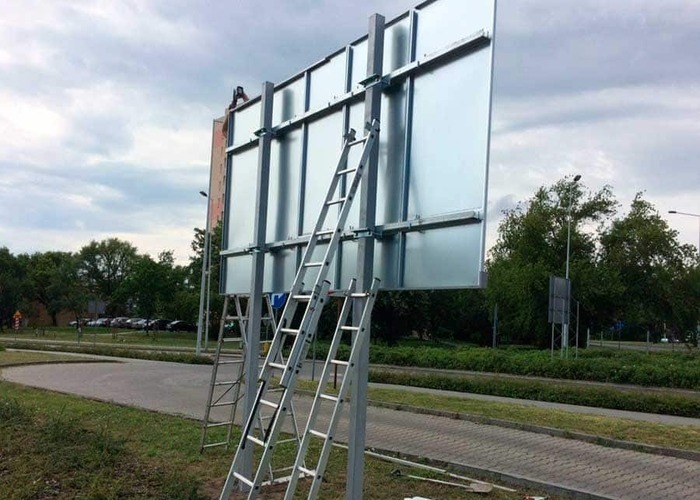

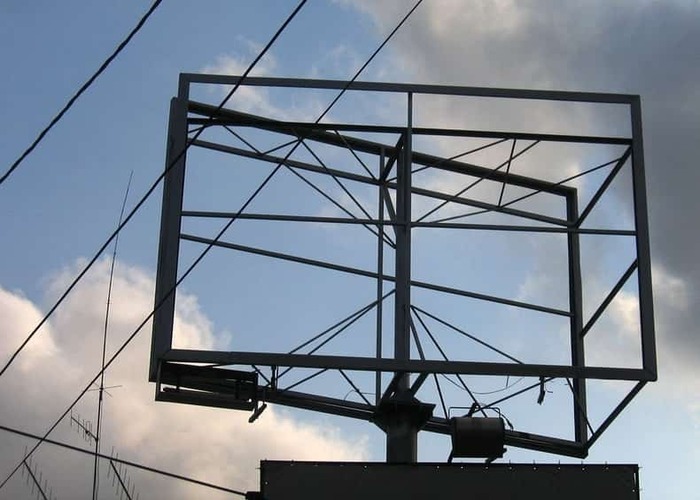

Рама под вывеску
Общий уровень для букв и панелей на неровном основании. Перемычки располагаются по монтажным точкам, кабельным трассам и стыкам облицовки.
02 / секции

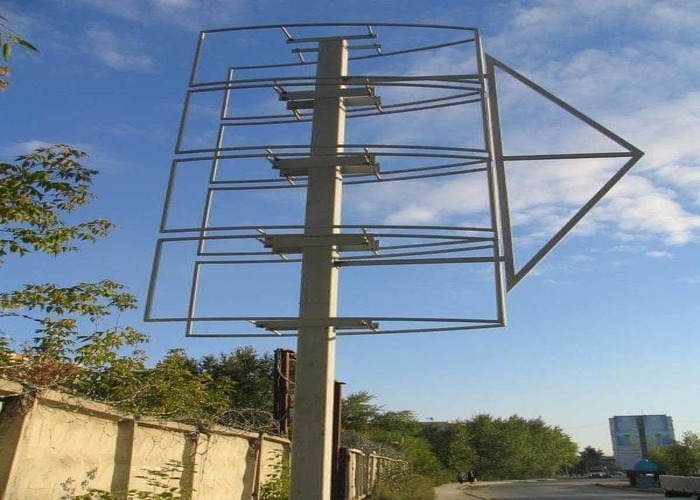

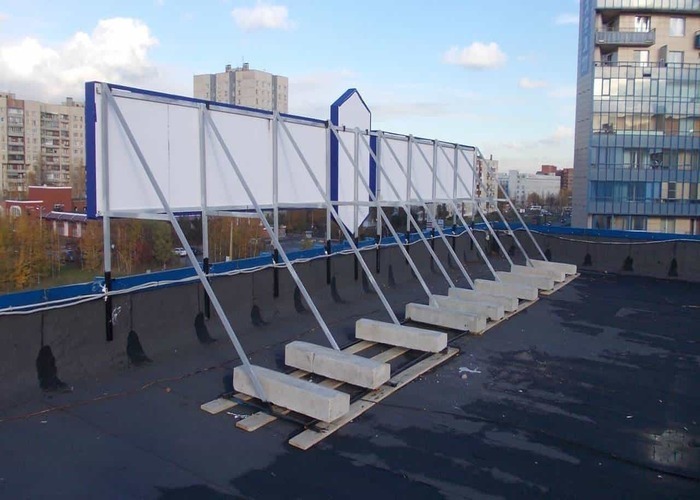

Длинная модульная рама
Габарит делится под транспорт и подъём. Ответные отверстия и маркировка проверяются при контрольной сборке до окраски и упаковки.
03 / навигация
Каркас стелы
Профиль связывается с основанием, съёмными панелями и внутренней электрикой. Сервисные зоны остаются доступными после установки.
04 / интерьер
Стойка и витрина
Видимая поверхность требует точного раскроя и чистых стыков. Проверяем устойчивость, кромки и возможность занести изделие в помещение.
05 / вход
Входной портал
Каркас объединяет облицовку, навигацию и свет, не мешая дверям и обслуживанию. Вода отводится наружу, а панели заменяются независимо.
06 / выставка
Разборный стенд
Модули входят в транспортную упаковку и собираются по маркировке. Соединители доступны без повреждения декоративной поверхности.
07 / кассеты
Основа под композит
Шаг профиля совпадает с кассетами и местами крепления. Температурные зазоры не закрываются случайным герметиком на монтаже.
08 / свет

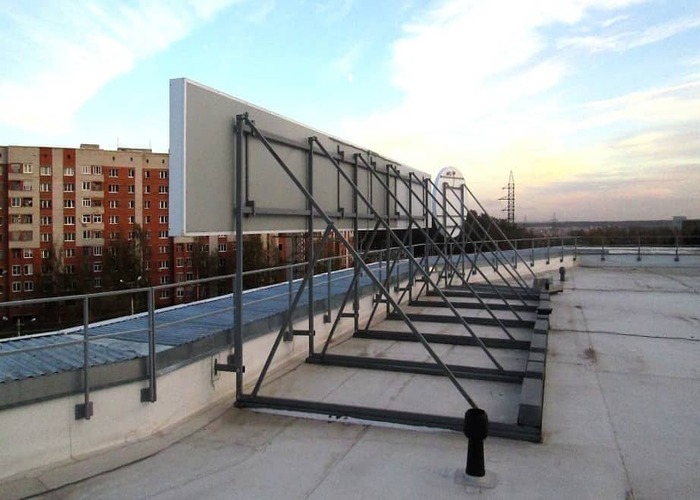

Каркас светового короба
Внутри заранее предусмотрены свет, проводка и съёмная лицевая часть. Профиль не перекрывает рабочую оптику и точки обслуживания.
09 / подвес
Навигация под потолком
Малая масса полезна, но подвесы всё равно проверяются по основанию и общему весу с панелями, светом и крепежом.
10 / форма

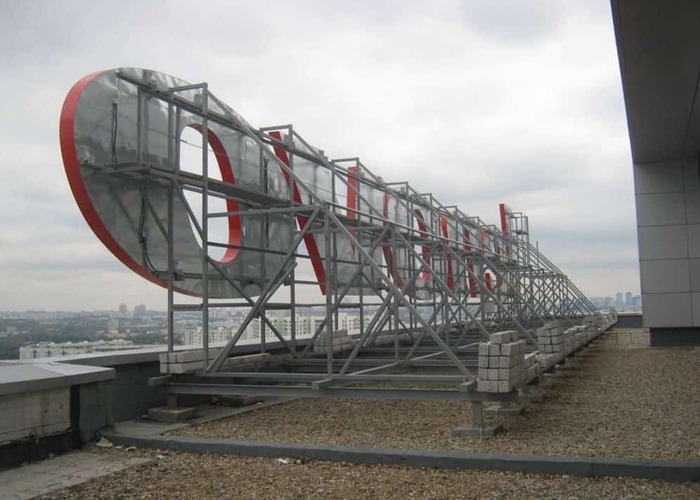

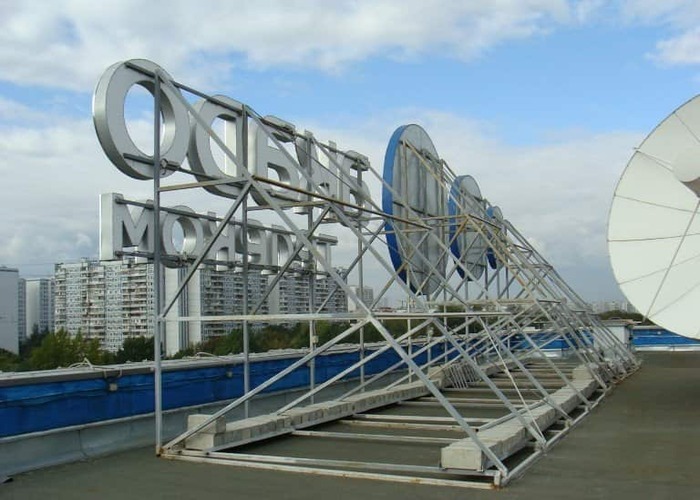

Пространственный объект
Криволинейная оболочка строится на проверяемых сечениях и базовых плоскостях. Скрытые узлы доступны для сборки и ремонта.
11 / серия
Сетевой комплект
После прототипа сохраняем спецификацию, шаблоны и ревизию чертежа. Повторные изделия остаются совместимыми с утверждённым заполнением.
Конструкция изнутри
Сплав, профиль и заполнение
Фраза «сделаем из конструкционной стали или алюминия» недостаточна для производства. В спецификации нужны сплав или система профиля, сечение, способ соединения, видимая сторона, покрытие и материал заполнения.
Экструзионные системы
Т-образные пазы и системные соединители удобны для разборных стендов, ограждений и рам. Нагрузку несёт не только сечение: важны длина пролёта, ориентация профиля, число опор и жёсткость узлов.
Серию профиля выбираем до деталировки. Нельзя заменить её похожим сечением без повторной проверки соединителей, пазов и посадки заполнения.
Профильная труба и лист
Сварная рама даёт жёсткий компактный узел, но требует подходящего процесса, подготовки поверхности и контроля деформаций. После сварки проверяем диагонали, плоскость и посадочные размеры.
Если поверхность останется видимой, заранее согласуем допустимый след шва и последующую обработку. Оцинкованный профиль обычно не сваривают после финишной отделки.
Композит, лист, стекло, пластик
Панель влияет на шаг перемычек, парусность, температурные зазоры и крепление. Тонкий лист может волноваться, стекло требует безопасной опоры, а композитная кассета — места для загиба и скрытого крепежа.
Заполнение не должно случайно становиться единственным элементом жёсткости. Если оно сменное, доступ к крепежу сохраняется после монтажа.
Крепёж и гальваническая пара
При контакте алюминия со сталью и влагой возможна ускоренная коррозия. Подбираем совместимый крепёж, изолирующие прокладки и защиту обработанных кромок. Узел должен отводить воду, а не удерживать её.
На улице также учитываем тепловое расширение. Длинная панель или профиль получает предусмотренный компенсационный зазор, а не жёстко зажимается по всей длине.
| Параметр | Что указываем | Что проверяем |
|---|---|---|
| Назначение | Фасад, интерьер, выставка, навигация, серия | Нагрузки, доступ и режим эксплуатации |
| Профиль | Система, сечение, длина, видимая сторона | Жёсткость, доступность и раскрой |
| Соединения | Уголки, сухари, болты, заклёпки или сварка | Разборность и контрольная сборка |
| Заполнение | Материал, толщина, зазор и способ замены | Посадка, парусность и кромки |
| Поверхность | Цинкование, порошок RAL или техническая | Образец, партия и защита мест обработки |
| Монтаж | Основание, метизы, секции, доступ, техника | Несущая зона и последовательность работ |
Видимая поверхность
Цинкование или окраска
Финиш выбирают вместе с технологией соединения. Деталь нельзя сначала сварить и подогнать как получится, а затем ожидать ровную декоративную поверхность без следов обработки.

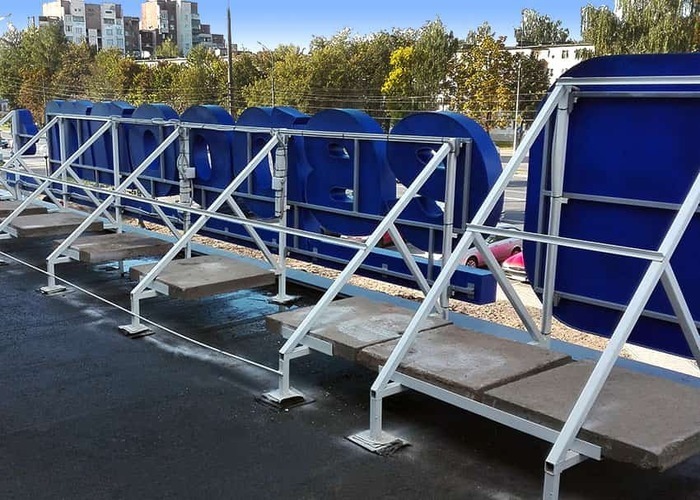

Оцинкованный профиль
Сохраняет металлический характер и удобен для чистых механических соединений. Оттенок может отличаться между партиями и сплавами, поэтому заметные соседние элементы заказываем комплектом. Резы и отверстия выполняем после утверждения деталировки.
Порошковая окраска RAL
Даёт цветовую свободу и помогает объединить профиль с фасадом или интерьером. Точный тон подтверждаем физическим веером и образцом: экран не показывает блеск, фактуру и поведение покрытия при разном свете.
Техническая поверхность
Подходит скрытым каркасам, где важнее геометрия, чистые кромки и защита контактных зон. Это не означает «без требований»: детали обезжириваются, острые края снимаются, маркировка не попадает на видимые зоны.
Если нужен единый цвет с фасадом
Передаём физический образец или утверждаем конкретный RAL с типом блеска и фактурой. Для уже окрашенной панели делаем пробный выкрас: одинаковый номер на разных основаниях может выглядеть по-разному.
Если поверхность будет трогать посетитель
Согласуем радиусы кромок, утопленный крепёж, устойчивость к уборке и заменяемость детали. В зоне контакта не оставляем острые торцы, необработанные отверстия и выступающие резьбы.
Рыночные ориентиры по Москве
Цены на металлокаркасы
Сравнивайте одинаковый размер, материал, покрытие, нанесение и комплект. Доставка, монтаж, подъём и подготовка основания считаются отдельно.
| Исполнение | Ориентир | Что учтено |
|---|---|---|
| Каркас до 2 м² | 45 000–75 000 ₽ | профиль, сварка и грунт |
| Каркас 2–5 м² | 82 000–145 000 ₽ | усиление, сборка и защита |
| Оцинкованный фасадный | 145 000–260 000 ₽ | каркас, кронштейны и комплект крепежа |
Диапазоны — модельные рыночные ориентиры для предварительного сравнения, не статистическая средняя и не публичная оферта. Точную смету фиксируем после проверки макета и условий объекта.
Получить смету по макету ↗Производственный маршрут
Как производим и монтируем
Последовательность защищает геометрию и поверхность: сначала задача и узлы, затем раскрой и сборка, после — финиш, упаковка и установка.
- 01
Исходные данные
Фиксируем назначение, габарит, заполнение, видимые стороны, разборность и ограничения объекта. Для фасада уточняем основание и доступ к несущей части.
- 02
Чертёж и спецификация
Назначаем профиль, стыки, крепёж, листовые детали, зазоры и монтажные точки. Заказчик согласует габарит, внешний вид и комплектность.
- 03
Раскрой и подготовка
Профиль режем по ведомости, отверстия выполняем до финишной сборки. Для серии проверяем первую деталь и сопрягаемые элементы.
- 04
Сборка или сварка
Механические узлы собираем с заданным крепежом, сварные — с контролем деформации. Затем сверяем диагонали, плоскость и посадку заполнения.
- 05
Покрытие и комплектация
Наносим согласованный финиш, защищаем резьбы и контактные зоны. Проверяем цвет, поверхность и комплектуем детали по маркировке.
- 06
Монтаж и приёмка
Собираем секции, выверяем геометрию и крепим к подготовленному основанию. При сдаче проверяем устойчивость, внешний вид и доступ к обслуживанию.
Документы
Передаём согласованный чертёж или эскиз, спецификацию, комплектность и условия гарантии.
Гарантия
Разделяем изделие, покрытие и монтаж, фиксируем режим эксплуатации и исключения.
Повторный заказ
Сохраняем ревизию чертежа и проверяем доступность профиля и покрытия перед повтором.
Нагрузка должна дойти до основания
Что фиксируем в монтажной схеме
На схеме показываем профили, анкеровку, вылет, кабельные проходы и доступ к питанию. Проверяем передачу веса и ветровой нагрузки в основание.
Базовые оси
Привязываем каркас к архитектурным линиям, витринам и входу.
Узлы опоры
Для каждой точки задаём основание, анкер, кронштейн и монтажный зазор.
Сервисный доступ
Оставляем доступ к облицовке, питанию и кабелю без демонтажа каркаса.
До расчёта / 07
Вопросы о металлокаркасах
Если ответ меняет конструкцию или смету, он должен быть понятен до заявки.
Перейти к проектному брифу ↘01Из какого профиля делают каркас вывески?
Сечение и толщину стенки выбираем по габариту, массе облицовки, ветровой зоне, точкам опоры и способу монтажа. Универсального профиля для всех фасадов нет.
02Нужна ли оцинковка?
Для улицы нужна согласованная антикоррозионная система: горячее цинкование, грунт и окраска либо другой подтверждённый вариант. Срезы и сварные зоны защищаем после обработки.
03Можно закрепить каркас на вентфасаде?
Да, но нагрузку передают на несущую часть здания через рассчитанные кронштейны. Облицовочную кассету не используют как единственную несущую точку.
04Что входит в расчёт?
Металл, раскрой, сварка или сборка, защита поверхности, крепёжный комплект и упаковка. Доставка, подъём, техника и работы на фасаде показываются отдельно.
05Как проверить геометрию до монтажа?
Сверяем диагонали, базовые оси, точки крепления, плоскость и контрольный шаблон вывески. Для сложной конструкции выполняем предварительную сборку.
06Что прислать для сметы?
Габарит вывески, макет, предполагаемую массу, фото и материал фасада, высоту монтажа, доступ техники и требования к покрытию.
Проектный бриф / 08
Получить расчёт каркаса
Приложите эскиз или чертёж, размеры и фотографию объекта. Назначение, профиль, поверхность и монтаж из калькулятора будут приложены к заявке.
В результате запроса
- примерка на фотографии;
- варианты конструкции и света;
- отдельная стоимость изделия и монтажа;
- список недостающих замеров.
